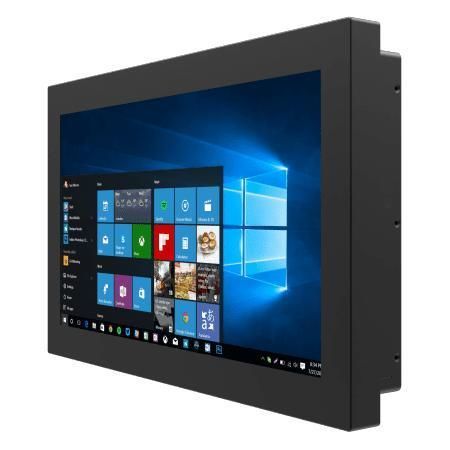

Panel PC con touch screen resistivo W15IT7T-CHA2

con schermo largo15,6"Intel® Core™ i5-1135G7

Panoramica
Il Winmate W15IT7T-CHA2 è un Panel PC con chassis da 15,6" basato su Intel® Core™ i5 (Tiger Lake), progettato per il controllo macchine, l'automazione di fabbrica e le applicazioni HMI operatore. Presenta un involucro metallico, raffreddamento fanless, uscite multi-display e opzioni di montaggio flessibili per OEM, system integrator e utilizzatori industriali che richiedono hardware a lungo ciclo di vita e a basso consumo.

Caratteristiche principali

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (senza vPro) o i5-1145G7E (con vPro)
• Display 15.6" risoluzione 1366 x 768
• Supporto multi-display: DP / HDMI / LVDS / eDP
• Molteplici I/O incluse porte seriali e 4 x USB 3.2 Gen2x1 (Type-A)
• Ingresso alimentazione 12V DC (Din4)
• Certificazioni: CE, FCC

Display

• Dimensione: 15.6 inches
• Tocco / Vetro: resistive touch screen (opzionale); vetro di protezione senza funzione touch (opzionale)
• Risoluzione: 1366 x 768
• Luminosità pannello: 400 nits
• Rapporto di contrasto: 500:1
• Angoli di visuale: 85 / 85 / 80 / 80
• Area attiva: 344.232 x 195.536 mm

Specifiche di sistema

• Processore: Intel Core i5-1135G7 2.4 GHz (fino a 4.2 GHz)
• Memoria: 2 x non-ECC SO-DIMM, fino a 64 GB (32 GB per DIMM)
• Storage: 128 GB SSD default; opzioni 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III per SSD/HDD 2.5" (opzionale); 1 x M.2 2280 M-Key (NVMe)
• Ethernet: 1 x Gigabit + 1 x 2.5 Gigabit (controller Intel®)
• Sicurezza: TPM 2.0
• OS (opzionali): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supportato)
• WLAN/BT: opzionale via M.2 2230 E-Key

Meccanica

• Dimensioni: 398.3 x 254 x 70 mm
• Peso: 4.3 kg
• Montaggio: VESA; opzioni di montaggio posteriore
• Involucro: metallo
• Raffreddamento: design fanless

Ambiente

• Temperatura operativa: 0°C a 50°C
• Temperatura di immagazzinamento: -10°C a 60°C
• Umidità operativa: 10% a 90% RH, senza condensazione

Certificazioni

• CE
• FCC

Porte I/O

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Seriale: 1 x RS232/422/485 (default RS232), 1 x RS232
• LAN: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Video: 1 x DP 1.4 (di default), 1 x HDMI 2.0 (opzionale)
• Audio: Mic-in, Line-out
• Espansione: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (segnale x4)
• Indicatori: LED alimentazione, LED storage
• Regolazione luminosità: 1 x manopola
• Ingresso alimentazione: 1 x 12V DC (connettore Din4)

Comandi e pulsanti

• 1 x pulsante Power
• 1 x pulsante Reset

Accessori

• Adattatore AC 100~240V a DC (12V 120W)
• Cavo di alimentazione
• Viti VESA

Alimentazione

• Valutazione: 12V DC
• Adattatore: 12V 120W

Specifiche tecniche

• Modello: W15IT7T-CHA2
• Marca: Winmate
• Schermo: 15.6", 1366 x 768, 400 nits, 500:1
• CPU: Intel® Core™ i5-1135G7 / i5-1145G7E (Tiger Lake)
• Memoria: fino a 64 GB (2 x SO-DIMM)
• Storage: SSD 128 GB default; opzioni fino a 4 TB; supporto SATA III
• I/O: USB3.2, seriali, GigE + 2.5G LAN, DP1.4, HDMI opzionale, audio
• Espansione: M.2 NVMe, M.2 E-key, PCIe 4.0 x16 (x4 segnale)
• Montaggio: VESA / posteriore
• Dimensioni / Peso: 398.3 x 254 x 70 mm; 4.3 kg
• Ambiente operativo: 0°C–50°C; 10%–90% RH (senza condensazione)
• Sicurezza: TPM 2.0
• Certificazioni: CE, FCC
