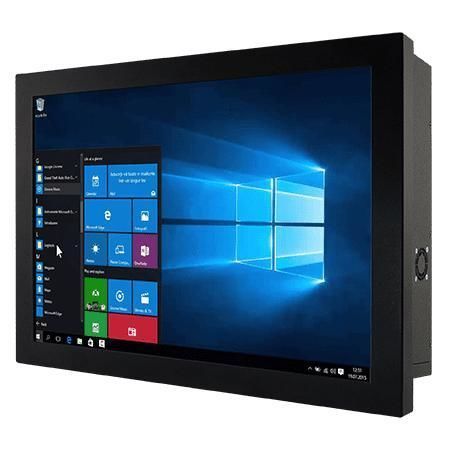

Panel PC con touch screen resistivo W18IF7T-CHA2

TFT LCD18,5"Intel® Core™ i7-9700TE

Panoramica
Winmate W18IF7T-CHA2 è un Panel PC chassis da 18,5" progettato per controllo macchine, automazione industriale e HMI operatore. Basato su processori Intel® Core™ i3/i5/i7 di 9ª generazione (Coffee Lake Refresh), offre storage flessibile, molteplici I/O industriali, alimentazione 12 V CC e opzioni di montaggio VESA o posteriore.

Caratteristiche principali

• Display 18,5" TFT LCD, 1366×768, 450 nits
• Processori Intel® 9ª gen Core™ i3 / i5 / i7
• Storage flessibile: M.2 NVMe/SATA, 2 x SATA III per HDD/SSD 2,5"; configurazioni SSD disponibili
• Multiple I/O: 2 porte seriali, 4 x USB 3.2 Gen1 (Type‑A), 2 x Gigabit LAN
• Alimentazione 12 V CC (connettore Din4 bloccabile) e adattatore 12V 120W
• Montaggio posteriore e VESA per integrazione in quadri o pannelli

Punti di forza

• Opzioni superficie: touchscreen resistivo o vetro protettivo (senza touch)
• Design industriale: chassis metallico, raffreddamento con ventola e TPM 2.0
• Espansione: M.2 2280/2242 M‑Key (NVMe/SATA), M.2 2230 E‑Key (Wi‑Fi), PCIe 3.0 x16 opzionale

Certificazioni

• CE
• FCC

Specifiche tecniche

• Modello: W18IF7T-CHA2
• Display — Dimensione: 18.5"; Risoluzione: 1366×768; Luminosità: 450 nits; Contrasto: 1000:1; Area attiva: 409.8×230.4 mm; Touch/Vetro: resistivo (opzionale) / vetro protettivo (opzionale)
• Processore — Default: Intel® Core™ i7-9700TE 1.8 GHz (fino a 3.8 GHz); Opzioni: i5-9500TE, i3-9100TE
• Chipset — Intel® Q370
• Memoria — 2 x SO‑DIMM non‑ECC, fino a 64 GB
• Storage — SSD 128 GB di default; opzionali 256/512 GB / 1 TB / 2 TB; M.2 2280 M‑Key (NVMe/SATA); 2 x SATA III per 2.5" SSD/HDD, RAID 0/1 opzionale
• Ethernet — 2 x Intel® Gigabit Ethernet (RJ45)
• Sicurezza — TPM 2.0
• Sistema operativo — Windows 10 IoT Enterprise (64‑bit) o Linux Ubuntu opzionali
• Wireless — WLAN/BT opzionali tramite M.2 2230 E‑Key
• Meccanica — Dimensioni: 470×293×70 mm; Peso: ~6,6 kg; Scocca: metallo; Raffreddamento: ventola; Montaggio: VESA
• Ambiente — Umidità operativa 10%–90% RH non condensante; Temperatura operativa 0°C–50°C; Stoccaggio -10°C–60°C
• I/O — 4 x USB 3.2 Gen1 Type‑A; Seriali: 1 x RS232/422/485 (default RS232) + 1 x RS232; LAN: 2 x RJ45; Video: 1 x DP1.2 (default), 1 x HDMI 1.4 (opzionale); Audio: Mic‑in, Line‑out, 2 x speaker
• Indicatori & comandi — LED alimentazione e storage; manopola regolazione luminosità; pulsanti Power e Reset
• Alimentazione & accessori — Ingresso: 1 x 12V DC Din4 bloccabile; Adattatore: 12V 120W; Accessori: adattatore AC, cavo di alimentazione, viti VESA, CD/manuale
