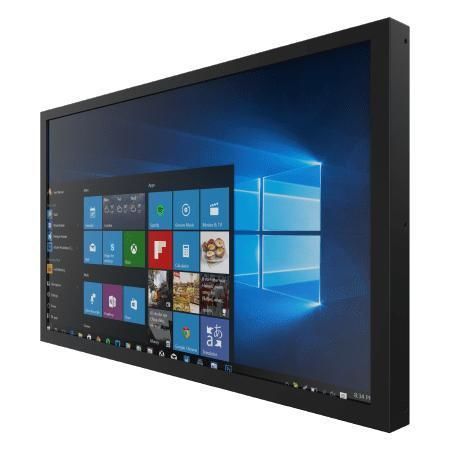

Panel PC con touch screen resistivo W24IT7T-CHA2

di LCD24"Intel® Core™ i5-1135G7

Panoramica
Il Winmate W24IT7T-CHA2 è un panel PC chassis da 24 pollici con Intel® Core™ i5 (Tiger Lake), progettato per il controllo macchine, l'automazione di fabbrica e le HMI operatore. Destinato a buyer industriali, OEM e system integrator che richiedono hardware affidabile per ambienti embedded o mission-critical. Supporta multi-display, numerose I/O e alimentazione 12V DC.

Caratteristiche principali

• Display chassis 24 pollici 1920 x 1080 Full HD
• Opzioni Intel® Core™ Tiger Lake UP3: i5-1135G7 o i5-1145G7E (con vPro)
• Supporto multi-display: DP / HDMI / LVDS / eDP
• Molteplici I/O comprese porte seriali e USB 3.2 Gen 1
• Ingresso alimentazione 12V DC

Punti salienti del prodotto

• Display: 24.0 pollici, 1920x1080, 250 nits, contrasto 3000:1, ampi angoli di visuale, area attiva 527.04 x 296.46 mm
• Opzioni touch/vetro: touch resistivo opzionale o vetro protettivo senza touch opzionale
• Montaggio flessibile: retro e VESA
• Design a basso consumo e dissipazione termica efficace per funzionamento continuo
• Design fanless con chassis metallico

Specifiche di sistema

• Processore: Intel Core i5-1135G7 2.4 GHz (fino a 4.2 GHz)
• Memoria: 2 x SO-DIMM non-ECC fino a 64 GB
• Storage: SSD 128 GB di serie; opzioni 256GB/512GB/1TB/2TB/4TB; 1 x SATA III per unità 2.5 pollici (opzionale)
• Ethernet: 2 x controller Intel (1 x Gigabit, 1 x 2.5 Gigabit)
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise, Windows 11 Pro, Ubuntu 22.04 (opzionali)
• WLAN/BT: supporto opzionale via moduli

Meccanica

• Dimensioni: 561 x 328.2 x 75 mm
• Peso: 7.4 kg
• Montaggio: VESA
• Chassis: metallico
• Raffreddamento: design fanless

Ambiente

• Umidità operativa: 10% a 90% RH senza condensa
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C

I/O ed espansioni

• USB: 4 x USB 3.2 Gen2x1 Type-A
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 1 x Gigabit RJ45 e 1 x 2.5 Gigabit RJ45
• Video: 1 x DP1.4 (default); 1 x HDMI 2.0 (opzionale)
• Audio: Mic in e Line out
• Espansione: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 4.0 x16 slot (x4 signal)
• Indicatori/controlli: LED power, LED storage, manopola regolazione luminosità
• Ingresso alimentazione: 1 x 12V DC connettore Din4

Alimentazione e accessori

• Tensione: 12V DC; adattatore esempio: 12V 120W
• Accessori: adattatore 100–240V AC a DC, cavo di alimentazione, viti VESA

Certificazioni

• CE
• FCC

Note aggiuntive sul prodotto

• Progettato per applicazioni HMI e SCADA nei settori acciaio, petrolio e gas, chimico ed energia
• Supporta field-bus tramite moduli add-on (mini-PCIe) per PROFINET, PROFIBUS, DeviceNet, EtherNet/IP, EtherCAT
• Compatibile con software HMI/controllo industriale come Codesys SoftLogic, JMobile HMI, Citect SCADA

Specifiche tecniche

• Modello: W24IT7T-CHA2
• Display: 24.0 pollici, 1920 x 1080, 250 nits, 3000:1, angoli 89/89/89/89, area attiva 527.04 x 296.46 mm
• Touch/Vetro: touch resistivo opzionale; vetro protettivo opzionale
• CPU: Intel Core i5-1135G7 / i5-1145G7E
• Memoria: 2 x SO-DIMM fino a 64 GB
• Storage: SSD 128 GB default; opzioni fino a 4 TB; 1 x SATA III
• Rete: 1 x Gigabit + 1 x 2.5 Gigabit
• Seriale: 1 x RS232/422/485 + 1 x RS232
• USB: 4 x USB 3.2 Gen2x1 Type-A
• Video: DP1.4 standard; HDMI2.0 opzionale
• Sicurezza: TPM 2.0
• Espansione: M.2 NVMe, M.2 Wi‑Fi, PCIe 4.0 x16 (x4 signal)
• Dimensioni/Peso: 561 x 328.2 x 75 mm / 7.4 kg
• Montaggio: VESA / retro; Chassis: metallico; Raffreddamento: fanless
• Ambiente: Operativo 0°C a 50°C; Stoccaggio -10°C a 60°C; Umidità 10%–90% RH non condensante
• Alimentazione: 12V DC Din4; Adattatore: 12V 120W; Certificazioni: CE, FCC
