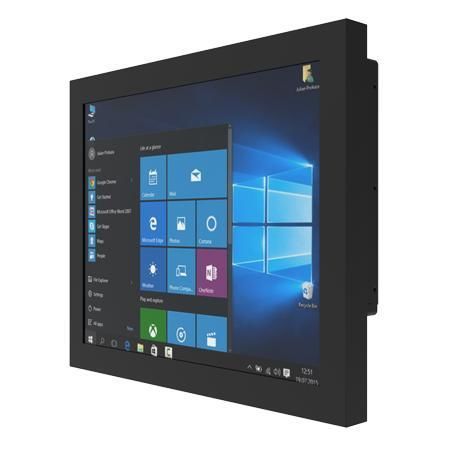

Panel PC con touch screen resistivo R17IT7T-CHM1

17"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Sommario
Winmate R17IT7T-CHM1 è un Panel PC chassis da 17,0" con processore Intel® Core™ i5 (Tiger Lake), pensato per il controllo macchine, l'automazione di stabilimento e le HMI operatore. Destinato a buyer industriali, OEM e system integrator che richiedono hardware con ciclo di vita lungo e funzionamento affidabile sul campo. La piattaforma offre basso consumo, opzioni di superficie e di montaggio flessibili.

Caratteristiche principali

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (senza vPro) o i5-1145G7E (con vPro)
• Risoluzione 1280 × 1024, 350 nits, contrasto 1000:1
• Supporto multi-display: DP1.4 / HDMI 2.0 / LVDS / eDP
• Molteplici I/O: 2 porte seriali, 4 × USB 3.2 Gen1 Type-A, LAN Gigabit + 2.5 Gigabit
• Alimentazione 12V DC (Din4), chassis metallico, montaggio VESA e posteriore

Punti chiave
Superficie frontale flessibile: disponibile con touch resistivo o vetro di protezione senza funzione touch in base alle esigenze operative e di protezione in stabilimento.
Progettazione termica ed energetica: piattaforma Tiger Lake ottimizzata per basso consumo con opzione fanless per funzionamento continuo.
Opzioni di installazione: supporta montaggio posteriore e VESA per integrazione in armadi, pannelli o macchine.

Certificazioni
CE, FCC

Display

• Dimensione: 17.0 inches
• Touch / Glass: Resistive Touch Screen (Opzionale); Protection Glass Without Touch Function (Opzionale)
• Risoluzione: 1280 × 1024
• Luminosità: 350 nits
• Contrasto: 1000:1
• Angoli di visione: 85 / 85 / 80 / 80
• Area attiva: 337.920 × 270.336 mm

Sistema

• Processore: Intel Core i5-1135G7 2.4GHz (fino a 4.2GHz)
• Memoria: 2 × non-ECC SO-DIMM, fino a 64GB (32GB per DIMM)
• Archiviazione: 128GB SSD default; opzioni 256GB / 512GB / 1TB / 2TB / 4TB; 1 × SATA III per SSD/HDD 2.5" (opzionale)
• Ethernet: 1 × Gigabit RJ45 + 1 × 2.5 Gigabit RJ45 (controller Intel)
• Sicurezza: TPM 2.0
• OS: Windows 11 IoT Enterprise (64-bit) / Windows 11 Pro / Linux Ubuntu 22.04 (opzionale; Ubuntu non supporta Wake on Touch)
• Wireless: WLAN / Bluetooth tramite M.2 2230 E-Key (opzionale)

Meccanica

• Dimensioni: 394 × 332 × 74 mm
• Peso: 6.3 kg
• Montaggio: VESA e montaggio posteriore
• Scocca: metallo
• Raffreddamento: design fanless (opzionale)

Ambiente

• Umidità operativa: 10% a 90% RH, senza condensazione
• Temperatura operativa: 0°C a 50°C
• Temperatura di immagazzinamento: -10°C a 60°C

Porte / I/O

• USB: 4 × USB 3.2 Gen2x1 Type-A
• Seriale: 1 × RS232/422/485 (default RS232) + 1 × RS232
• LAN: 1 × Gigabit + 1 × 2.5 Gigabit
• Video: 1 × DP1.4 (default); 1 × HDMI 2.0 (opzionale)
• Audio: Mic in; Line out
• Espansione: 1 × M.2 2280 M-Key (NVMe); 1 × M.2 2230 E-Key (Wi‑Fi); 1 × PCIe 4.0 x16 (segnale x4)
• Indicatori: LED di alimentazione; LED di storage
• Regolazione luminosità: manopola
• Ingresso alimentazione: 1 × 12V DC (Din4)

Controllo

• Pulsanti: 1 × Power; 1 × Reset

Accessori

• Alimentatore 100~240V AC a 12V DC; Cavo di alimentazione; Viti VESA

Alimentazione

• Valutazione: 12V DC
• Adattatore: 12V 120W (esempio)

Specifiche tecniche

• Modello: R17IT7T-CHM1
• Marca: Winmate
• Display: 17.0" / 1280 × 1024
• Processore: Intel® Core™ i5-1135G7 / i5-1145G7E (Tiger Lake UP3)
• Memoria: 2 × SO-DIMM fino a 64GB
• Archiviazione: 128GB SSD default; opzioni fino a 4TB; SATA III 2.5" opzionale
• Connettività: DP1.4 (default), HDMI 2.0 (opzionale), 4 × USB3.2, RS232/422/485
• Alimentazione: 12V DC (Din4), adattatore 12V 120W
• Montaggio: VESA / posteriore
• Scocca: metallo, design fanless
• Certificazioni: CE, FCC
