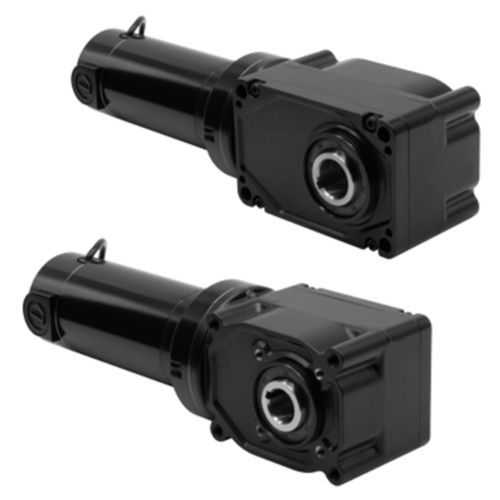

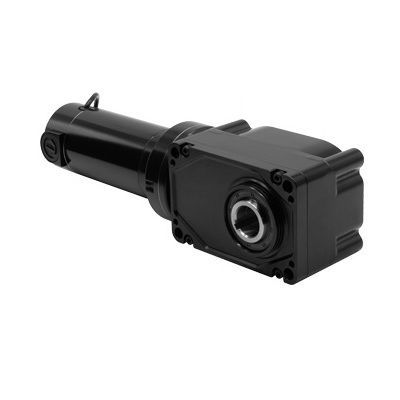

Motoriduttore DC 3047

a spazzolaipoidead assi ortogonali

Panoramica
Il modello 3047 fa parte della Hypoid Series 33A7 di motoriduttori DC ad angolo retto con albero cavo, disponibili per applicazioni a 130V, 24V e 12V. Abbina un motore 33A a un treno di ingranaggi ipoidale e a un albero cavo da 1,25 pollici per fornire elevata coppia di spunto e trasmissione di potenza efficiente ad angolo retto.

Documentazione

• Disegni CAD disponibili (DWG, STEP)
• Schema di cablaggio disponibile
• Scheda dei dati di sicurezza del lubrificante disponibile

Caratteristiche standard

• Le prestazioni dei modelli 24 VDC si basano sul funzionamento da alimentazione CC.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili in una gamma di condizioni operative. TENV. Classe F.
• Diametro dell'albero cavo 1,25 pollici.
• Viene fornito un coprialbero in plastica con ogni motoriduttore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• La carcassa ingranaggi non ventilata si monta in qualsiasi orientamento. Grasso ad alte prestazioni. Motoriduttori lubrificati a vita.
• Più efficiente rispetto ai modelli a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite il kit opzionale di albero per encoder avvitabile modello 0964 (i modelli standard/a magazzino sono forniti con copertura di fabbrica sull'apertura dell'albero).
• Spazzole motore pre-sedute per prestazioni ottimali e funzionamento silenzioso.
• L'albero cavo elimina la necessità di giunti di accoppiamento e ulteriori accessori di montaggio.
• Disponibili staffe opzionali per basamento/piedi e kit albero opzionali.

Accessori opzionali

• Kit di montaggio su base per motoriduttori ad albero cavo 30H3 (modello 0959)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 30H3 1-1/4 pollice albero singolo in acciaio anti-fatica (modello 0930)
• Kit albero per encoder (modello 0964)
• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrico pressofuso con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande kit scatola morsettiera pressofusa per più motori e motoriduttori a stock (modello 0986)

Specifiche tecniche

• Modello: 3047
• Serie: Hypoid Series 33A7
• Velocità (rpm): 10
• Coppia nominale (lb-in): 1535
• Tensione nominale (V): 24
• Corrente (A): 14
• Coppia di picco (lb-in): 3212
• Potenza motore (HP): 1/3
• HP decimale: 0.333
• Rapporto: 240
• Carico radiale (lbs): 708
• Lunghezza XH (inch): 16.37
• Peso (lbs): 24
• Tipo prodotto: 33A7FEPM-30H3
• Diagramma di connessione: 07410101
