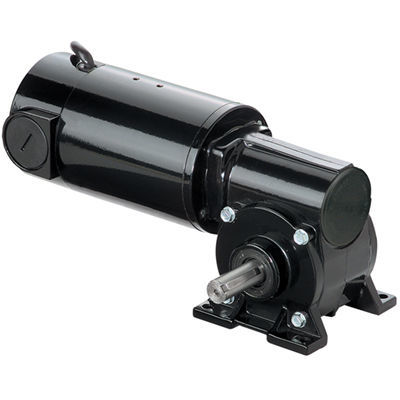

Motoriduttore DC Model 6240

a vite senza finead assi ortogonali50 W...100 W

Panoramica
Modello 6240, serie Metric 33A-5F, motoriduttore angolare DC per applicazioni industriali che richiedono trasmissione angolare compatta. Alimentazione nominale 180 V DC, velocità in uscita 345 giri/min e rapporto 5:1.

Specifiche principali

• Velocità: 345 giri/min
• Coppia nominale: 1,0 Nm (8,9 lb-in)
• Coppia di picco: 3,2 Nm (28 lb-in)
• Potenza: 54 W (1/14 HP, HPDecimal 0.0714)
• Tensione: 180 V DC
• Corrente: 0,41 A
• Rapporto di riduzione: 5
• Capacità di carico radiale: 335 N (80 lbs)
• Lunghezza XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero di trasmissione metriche.
• Motore 33A che fornisce elevata coppia di avviamento e velocità regolabile.
• Tenute labbro industriali sugli alberi del motore e di uscita per resistenza ai contaminanti.
• Bronzina a manicotto sull'albero di uscita per riduzione del rumore.
• Ingranaggi lubrificati permanentemente con olio per lunga durata.
• Ingranaggio in bronzo per migliore capacità alle sollecitazioni d'urto.
• Vite senza fine temprata e rettificata per durata e resistenza.
• Le prestazioni dei modelli 180 V sono specificate per l'uso con un controllo di velocità SCR non filtrato (Fattore di Forma = 1,6).

Accessori opzionali

• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit scatola morsetti metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Kit IP-44 per motori 33A [modello 0977]
• Grande kit scatola morsetti in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A [modello 0986]

Download
Disegni CAD disponibili nei formati PDF, DWG e STEP (file specifici disponibili nella pagina prodotto). Schema di collegamento disponibile (ID 07410097).

Specifiche tecniche

• Modello: Model 6240
• Serie: Metric 33A-5F
• Velocità: 345 giri/min
• Coppia nominale: 1,0 Nm (8,9 lb-in)
• Coppia di picco: 3,2 Nm (28 lb-in)
• Potenza: 54 W (1/14 HP, HPDecimal 0.0714)
• Tensione: 180 V DC
• Corrente: 0,41 A
• Rapporto di riduzione: 5
• Capacità di carico radiale: 335 N (80 lbs)
• Lunghezza XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)
• Riferimento schema di collegamento: 07410097
• Codice tipo prodotto: 33A5BEPM-5F
