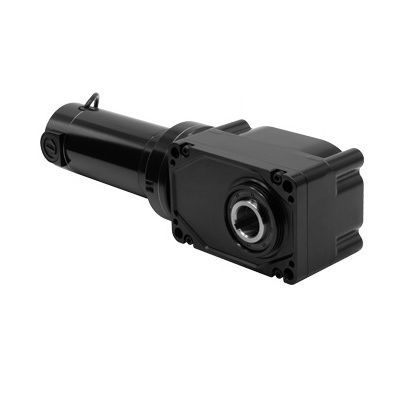

Motoriduttore DC 3046

a spazzolaad assi ortogonaliad albero cavo

Prodotto
Modello 3046, Serie 30H3. Motoriduttore DC ad albero cavo ad angolo retto progettato per applicazioni industriali a bassa velocità e alto torque.

Specifiche

• Velocità (rpm): 13
• Coppia nominale: 1280 lb-in
• Coppia di picco: 2676 lb-in
• Tensione nominale: 24 VDC
• Corrente: 14 A
• Potenza motore: 1/3 HP (0,333 HP decimale)
• Rapporto di trasmissione: 200
• Capacità di carico radiale: 708 lbs
• Lunghezza XH: 16,37 in
• Peso: 24 lbs
• Tipo prodotto: 33A7FEPM-30H3
• ID schema di collegamento: 07410101

Disegni CAD

• Scarica PDF
• Scarica DWG
• Scarica STEP

Schema di cablaggio

• Schema di cablaggio 07410101 (disponibile in PDF scaricabile)

Schede di sicurezza

• Scheda di sicurezza del lubrificante per motoriduttori tipo 33A7-25H2 e 33A7-30H3 (disponibile in PDF scaricabile)

Accessori opzionali

• Kit di montaggio base per motoriduttori 30H3 ad albero cavo [modello 0959]
• Kit IP-44 per motori 33A [modello 0977]
• Kit albero 30H3 1-1/4-inch / albero singolo / acciaio resistente alla fatica [modello 0930]
• Kit albero per encoder [modello 0964]
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit scatola morsettiera metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Grande scatola morsettiera in pressofusione per motori e motoriduttori di magazzino 34R, 42R, 48R, 42R-FX, 33A, 42A [modello 0986]

Caratteristiche standard

• Le prestazioni dei modelli 24 VDC si basano sul funzionamento con alimentazione in CC.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili in diverse condizioni operative. TENV. Classe F.
• Alesaggio ad albero cavo da 1,25 pollici.
• Una copertura di plastica per l'albero inclusa con ogni motoriduttore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carter dell'ingranaggio non ventilato; può essere montato in qualsiasi orientamento. Grasso ad alte prestazioni; motoriduttori lubrificati a vita.
• Più efficiente rispetto ai modelli a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite kit albero per encoder avvitabile opzionale modello 0964. I modelli standard sono forniti con coperchio di fabbrica sull'apertura dell'albero.
• Spazzole motore pre-sedute per prestazioni ottimali e funzionamento silenzioso.
• L'albero cavo elimina la necessità di giunti e componenti di montaggio aggiuntivi.
• Staffaggi base/piedi opzionali – modello 0957 per tipo 25H2 e modello 0959 per tipo 30H3.
• Kit albero opzionali - modello 0929 per tipo 25H2 e 0930 per tipo 30H3.

Caratteristiche / specifiche tecniche

• Modello: 3046
• Serie: 30H3
• Velocità (rpm): 13
• Coppia nominale: 1280 lb-in
• Coppia di picco: 2676 lb-in
• Tensione nominale: 24 VDC
• Corrente: 14 A
• Potenza motore: 1/3 HP (0,333 HP decimale)
• Rapporto di trasmissione: 200
• Capacità di carico radiale: 708 lbs
• Lunghezza XH: 16,37 in
• Peso: 24 lbs
• Tipo prodotto: 33A7FEPM-30H3
• ID schema di collegamento: 07410101
