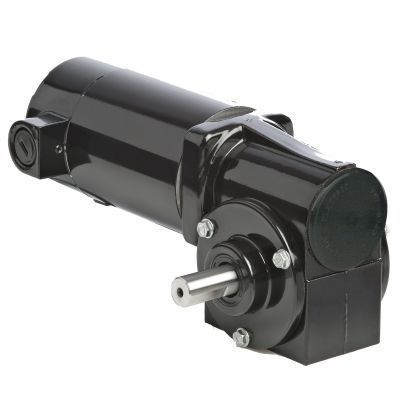

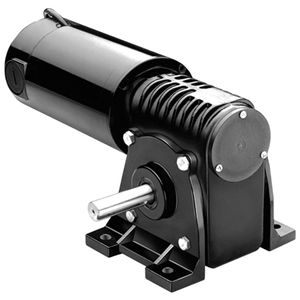

Motoriduttore DC Model 1094

a corrente continuaa spazzolaad assi ortogonali

Prodotto
Il Modello 1094 è un motoriduttore DC ad angolo retto della serie Metric 24A-3F prodotto da Bodine Electric Company. La scheda prodotto include specifiche tecniche, disegni CAD, schema di cablaggio, riferimenti alle schede di sicurezza, accessori opzionali e controlli/ricambi compatibili per l'integrazione industriale.

Specifiche tecniche

• Velocità: 172 rpm
• Coppia nominale: 0,6 Nm (5,3 lb-in)
• Coppia di picco: 3,0 Nm (26 lb-in)
• Potenza: 23 W (1/32 HP)
• Tensione: 180 V DC
• Corrente: 0,18 A
• Rapporto di trasmissione: 10
• Carico radiale: 180 N (40 lbs)
• Lunghezza XH: 189 mm (7,4 in)
• Peso: 2,4 kg (5,3 lbs)
• Riferimento schema connessione: 07410097
• Codice tipo prodotto: 24A4BEPM-3F

Caratteristiche standard

• I valori prestazionali dei modelli a 180 V sono basati sull'uso con un controllo di velocità SCR non filtrato (fattore di forma = 1,6).

Risorse CAD / disegni

• Disegni CAD disponibili nei formati PDF, DWG e STEP per il Modello 1094.
• Schema di cablaggio referenziato (07410097).
• Scheda di sicurezza (SDS) riferita ai lubrificanti correlati.

Accessori opzionali

• Kit IP-44 per motori 24A (modello 0976) disponibile come opzione.

Controlli e ricambi compatibili

• Controlli di velocità DC SCR non filtrati compatibili e esempi di controllo elencati.
• Ricambi per la serie 24A: spazzole, cappucci spazzola, molle e altri componenti di manutenzione.
