Motoriduttore DC 3043

a corrente continuaa spazzolaipoide

Prodotto

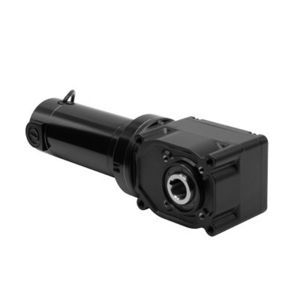

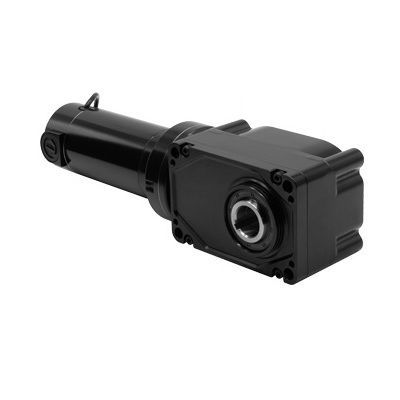

Motoriduttore DC ad albero cavo ad angolo retto Serie 30H3. Il modello 3043 è un motoriduttore a albero cavo 24 VDC progettato per montaggio ad angolo retto e applicazioni che richiedono coppia di spunto elevata.

Specifiche (tabella)

• Velocità (rpm): 31
• Coppia nominale (lb-in): 510
• Tensione nominale (V): 24
• Corrente (A): 14
• Coppia di picco (lb-in): 1071
• Potenza motore: 1/3 HP
• Rapporto di trasmissione: 80:1
• Carico radiale (lbs): 696
• Lunghezza XH (in): 16.37
• Peso (lbs): 24
• Tipo prodotto: 33A7FEPM-30H3
• Schema di collegamento: 07410101

Caratteristiche standard

• Le prestazioni dei modelli 24 VDC si basano su funzionamento da alimentazione in corrente continua.
• Il motore 33A fornisce elevata coppia di avviamento, velocità regolabile e prestazioni prevedibili; TENV, Classe F.
• Diametro foro albero cavo: 1,25 pollici.
• Una copertura dell'albero in plastica inclusa con ogni motoriduttore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carcassa dell'ingranaggio non ventilata, montabile in qualsiasi orientamento; grasso ad alte prestazioni, lubrificato a vita.
• Più efficiente rispetto a unità a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite kit albero encoder avvitabile opzionale modello 0964 (i modelli standard sono forniti con copertura di fabbrica sull'apertura dell'albero).
• Spazzole del motore pre-sedute per prestazioni ottimali e funzionamento silenzioso.
• L'albero cavo elimina la necessità di giunti o staffe di montaggio aggiuntive.

Risorse disponibili
Disegni CAD (PDF/DWG/STEP) e schema elettrico disponibili per questo modello. La scheda di sicurezza del lubrificante utilizzato è referenziata.

Accessori opzionali e parti correlate

• Kit di montaggio base per motoriduttori albero cavo 30H3 (modello 0959).
• Kit IP-44 per motori 33A (modello 0977).
• Kit albero 30H3 albero singolo 1-1/4" in acciaio anti-fatica (modello 0930).
• Kit albero per encoder (modello 0964).
• Kit scatola terminale in pressofusione (modelli 0984, 1984, 0986) per vari motori/motoriduttori.

Specifiche tecniche

• Modello: 3043
• Serie: 30H3
• Tipo: motoriduttore DC ad albero cavo ad angolo retto
• Tensione nominale: 24 VDC
• Velocità: 31 rpm
• Coppia nominale: 510 lb-in
• Coppia di picco: 1071 lb-in
• Potenza motore: 1/3 HP (0,333 HP)
• Rapporto: 80:1
• Corrente nominale: 14 A
• Capacità carico radiale: 696 lbs
• Lunghezza XH: 16.37 in
• Peso: 24 lbs
• Diametro albero cavo: 1.25 in
• Codice tipo prodotto: 33A7FEPM-30H3
• Riferimento schema di collegamento: 07410101
• Lubrificazione: grasso ad alte prestazioni, lubrificato per la vita
• Montaggio: montaggio frontale tramite quattro fori filettati o bulloni passanti; carcassa non ventilata montabile in qualsiasi orientamento
• Compatibilità encoder: kit albero encoder opzionale modello 0964
