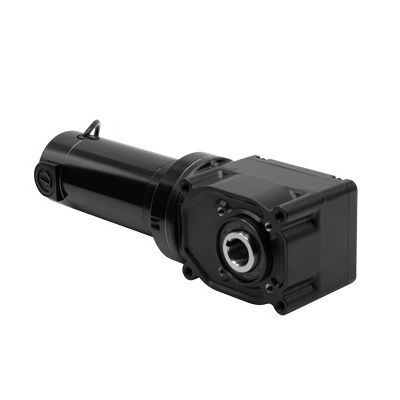

Motoriduttore DC 3041

ad assi ortogonaliad albero cavo100 W...500 W

Prodotto
Modello 3041 della serie 25H2 — motoriduttore DC ad angolo retto con albero cavo. Dotato di albero cavo da 1 pollice e carter non ventilato, lubrificato a vita. Progettato per applicazioni industriali che richiedono trasmissione di coppia compatta ad angolo retto e l'eliminazione di accoppiamenti aggiuntivi.

Specifiche

• Velocità (rpm): 63
• Coppia nominale (lb-in): 260
• Tensione nominale: 24 VDC
• Corrente (A): 14 A
• Coppia di picco (lb-in): 542
• Potenza motore: 1/3 HP
• Rapporto di trasmissione: 40
• Carico radiale (lbs): 518
• Lunghezza XH (inch): 14.82
• Peso (lbs): 20
• Tipo di prodotto: 33A7FEPM-25H2
• HP decimale: 0.333
• Schema di collegamento: 07410101

Disegni CAD

• Scarica PDF
• Scarica DWG
• Scarica STEP

Schema di cablaggio

• Schema di cablaggio disponibile (riferimento 07410101)

Caratteristiche standard

• Le prestazioni dei modelli 24 VDC sono basate sull'alimentazione in corrente continua.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili in varie condizioni operative. TENV. Classe F.
• Albero cavo da 1 pollice che elimina la necessità di accoppiamenti aggiuntivi.
• Una protezione per albero in plastica inclusa con ogni motoriduttore (modelli di magazzino forniti con copertura installata in fabbrica).
• Montaggio frontale tramite quattro fori filettati o bulloni passanti per installazione flessibile.
• Il carter non ventilato può essere montato in qualsiasi orientamento; grasso ad alte prestazioni e lubrificato a vita.
• Più efficiente rispetto a configurazioni a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite kit albero encoder avvitabile opzionale (modello 0964).
• Spazzole motore pre-sedute per prestazioni ottimizzate e funzionamento silenzioso.
• Supporti base/fissaggi opzionali disponibili (modello 0957 per 25H2).
• Kit albero opzionali disponibili (modello 0929 per 25H2).

Accessori opzionali

• Kit staffa di base per motoriduttori ad albero cavo 25H2 (modello 0957)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 25H2 1 pollice / albero singolo / acciaio anti-fatica (modello 0929)
• Kit albero per encoder (modello 0964)
• Scatola morsettiera in zama per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Scatola morsettiera metrica in zama con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande scatola morsettiera in zama per 34R, 42R, 48R, 42R-FX, 33A, 42A motori e motoriduttori standard (modello 0986)

Specifiche tecniche

• Velocità (rpm): 63
• Coppia nominale (lb-in): 260
• Tensione nominale: 24 VDC
• Corrente (A): 14 A
• Coppia di picco (lb-in): 542
• Potenza motore: 1/3 HP
• Rapporto di trasmissione: 40
• Carico radiale (lbs): 518
• Lunghezza XH (inch): 14.82
• Peso (lbs): 20
• Tipo di prodotto: 33A7FEPM-25H2
• HP decimale: 0.333
• Riferimento schema di collegamento: 07410101
