Motoriduttore DC Model 3044

a spazzolaipoidead assi ortogonali

Prodotto

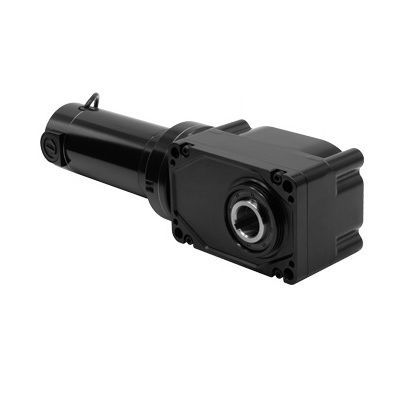

Modello 3044 della serie 30H3 di motoriduttori DC ad angolo retto con albero cavo. La pagina include disegni CAD, immagini, schemi elettrici e schede di sicurezza relative al Modello 3044.

Download disponibili

• Disegni CAD: PDF, DWG, STEP (per il Modello 3044)
• Schema di cablaggio per il diagramma di collegamento 07410101
• Scheda di sicurezza per il lubrificante utilizzato con questi motoriduttori

Caratteristiche standard

• Le prestazioni dei modelli 24 VDC si basano sull'uso con alimentazione in corrente continua.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili in diverse condizioni di esercizio. TENV. Classe F.
• Alesaggio dell'albero cavo da 1.25 pollici.
• Ogni motoriduttore include una copertura dell'albero in plastica.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carter della trasmissione non ventilato, si monta in qualsiasi orientamento. Grasso ad alte prestazioni. Lubrificato a lungo termine.
• Più efficiente rispetto a modelli a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite kit opzionale di albero encoder avvitabile modello 0964 (i modelli standard/in stock sono forniti con copertura installata in fabbrica sull'apertura dell'albero).
• Spazzole motore premontate per prestazioni ottimali e funzionamento silenzioso.
• L'albero cavo elimina la necessità di accoppiamenti dell'albero e ulteriore hardware di montaggio.
• Supporti base/piedi opzionali – modello 0957 per tipo 25H2 e modello 0959 per tipo 30H3.
• Kit alberi opzionali - modello 0929 per tipo 25H2 e 0930 per tipo 30H3.

Accessori opzionali (esempi)

• Kit di montaggio base per motoriduttori 30H3 ad albero cavo (modello 0959)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 30H3 albero singolo 1-1/4 pollice in acciaio anti-fatica (modello 0930)
• Kit albero encoder (modello 0964)
• Kit scatole morsettiera in pressofusione (vari modelli)

Note

• Tutti i prezzi mostrati nella pagina sono in dollari USA; il prezzo web non include tasse, spedizione e costi di gestione.
• La quantità ordinabile sulla pagina prodotto indica 1–25 unità disponibili.

Specifiche tecniche

• Velocità (rpm): 21
• Coppia nominale (lb-in): 770
• Tensione nominale (V): 24
• Corrente (A): 14
• Coppia di picco (lb-in): 1606
• Potenza motore HP: 1/3
• Rapporto d'ingranaggi: 120
• Carico radiale (lbs): 708
• Lunghezza XH (inch): 16.37
• Peso (lbs): 24
• Tipo prodotto: 33A7FEPM-30H3
• HP decimale: 0.333
• Diagramma di collegamento: 07410101
