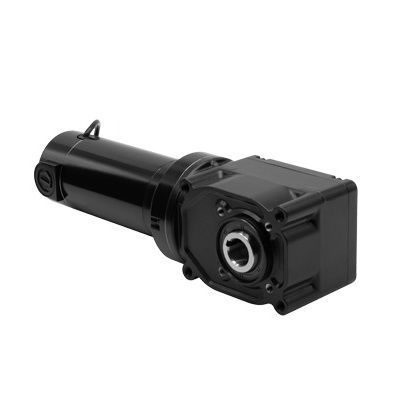

Motoriduttore DC Model 3037

a spazzolaa vite senza finead assi ortogonali

Product
Motoriduttore CC ad angolo retto serie 25H2, modello 3037. Motoriduttore compatto con albero cavo da 1 inch, tensione nominale 24 VDC e potenza 1/3 hp (0,333 HP), velocità nominale 250 rpm e coppia nominale 70 lb-in. Progettato per accoppiamento diretto senza giunti aggiuntivi in spazi ridotti.

Available downloads / drawings (site provides)
Disegni CAD disponibili in formati PDF, DWG e STEP; schema elettrico disponibile (PDF); scheda di sicurezza del lubrificante disponibile (PDF).

Optional accessories

• Kit staffa base per motoriduttori 25H2 con albero cavo (modello 0957)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 25H2 1 inch / albero singolo / acciaio anti-fatica (modello 0929)
• Kit albero per encoder (modello 0964)
• Kit scatola morsetti pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande kit scatola morsetti pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Standard features

• Le caratteristiche dei modelli 24 VDC si basano sull'alimentazione in corrente continua.
• Il motore 33A fornisce elevata coppia di avviamento, velocità regolabile e prestazioni prevedibili in diverse condizioni operative. TENV. Classe F.
• Albero cavo da 1 inch per eliminare la necessità di accoppiamenti esterni.
• Una copertura dell'albero in plastica inclusa con ogni motoriduttore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carter ingranaggi non ventilato, può essere montato in qualsiasi orientamento. Grasso ad alte prestazioni; lubrificazione a vita.
• Più efficiente rispetto a modelli a vite senza fine di dimensioni simili.
• Compatibile con encoder con kit albero per encoder (modello 0964); i modelli standard sono forniti con copertura di fabbrica sull'apertura dell'albero.
• Spazzole motore precaricate per prestazioni ottimali e minor rumore.
• Supporti base/piedi opzionali: modello 0957 per 25H2 e modello 0959 per 30H3.
• Kit alberi opzionali: modello 0929 per 25H2 e 0930 per 30H3.

Availability / Ordering
Quantità d'ordine: 1-25. Il prezzo web visualizzato non include tasse, spedizione e costi di gestione.

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
