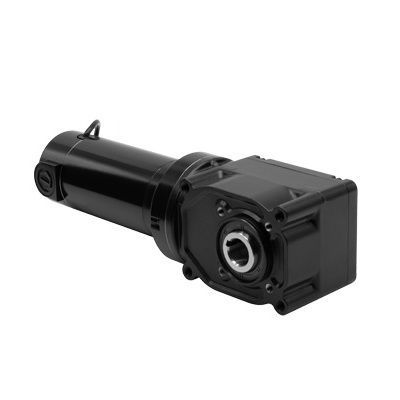

Motoriduttore DC 3042

a vite senza finead assi ortogonaliad albero cavo

Panoramica del prodotto
Riduttore-motore DC ad angolo retto ad albero cavo, Serie 25H2, Modello 3042. Riduttore compatto ad angolo retto con albero cavo da 1 pollice, lubrificato a vita e progettato per diverse orientazioni di montaggio. Adatto ad applicazioni industriali che richiedono elevate coppie di avviamento e configurazioni compatte ad angolo retto.

CAD e documentazione

• Disegni CAD: file PDF, DWG e STEP disponibili per il Modello 3042
• Schema elettrico disponibile (riferimento schema: 07410101)
• Scheda di sicurezza disponibile per il lubrificante utilizzato con i riduttori Tipo 33A7-25H2 e 33A7-30H3

Caratteristiche standard

• Le prestazioni dei modelli 24 V CC si basano sull'alimentazione in corrente continua
• Il motore 33A offre elevata coppia di spunto, velocità regolabile e prestazioni prevedibili; TENV, isolamento Classe F
• Albero cavo 1 pollice (25,4 mm)
• Una copertura in plastica per l'albero inclusa con ogni riduttore
• Montaggio frontale tramite quattro fori filettati o bulloni passanti
• Carter ingranaggi non ventilato, si monta in qualsiasi orientamento; grasso ad alte prestazioni; lubrificato a vita
• Più efficiente rispetto a progettazioni a vite senza fine di dimensioni simili
• Compatibile con encoder tramite kit di albero per encoder avvitabile opzionale Modello 0964 (i modelli standard sono forniti con copertura di fabbrica sull'apertura dell'albero)
• Spazzole motore pre-sedute per prestazioni ottimali e funzionamento silenzioso
• L'albero cavo elimina la necessità di giunti e accessori di montaggio aggiuntivi
• Disponibili staffe base/piedi opzionali e kit di alberi opzionali

Accessori opzionali (esempi)

• Kit di montaggio base per riduttori 25H2 ad albero cavo (Modello 0957)
• Kit IP-44 per motori 33A (Modello 0977)
• Kit albero 25H2 1 pollice / albero singolo / acciaio resistente alla fatica (Modello 0929)
• Kit albero per encoder (Modello 0964)
• Kit scatola morsettiera pressofusa per motori e riduttori 33A, 34R, 42A, 42R e 48R (Modello 0984)
• Kit scatola morsettiera metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (Modello 1984)
• Kit staffa a L per riduttori E, F e FX (Modello 0969)

Caratteristiche tecniche

• Velocità (rpm): 42
• Coppia nominale (lb-in): 390
• Tensione nominale: 24 V CC
• Corrente (A): 14
• Coppia di picco (lb-in): 813
• Potenza motore: 1/3 HP
• Rapporto di riduzione: 60
• Carico radiale (lbs): 575
• Lunghezza XH (pollici): 14.82
• Peso (lbs): 20
• Tipo di prodotto: 33A7FEPM-25H2
• HP decimale: 0.333
• Riferimento schema di collegamento: 07410101
