Motoriduttore DC 3045

a spazzolaad assi ortogonaliad albero cavo

Panoramica

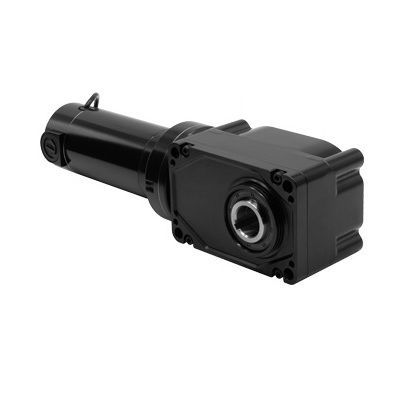

Riduttori-motori DC angolari con albero cavo Serie 30H3 — Modello 3045. La pagina prodotto elenca disegni CAD, immagini, distributori e controlli compatibili per il Modello 3045. L’unità è un riduttore-motore ad albero cavo e angolo retto progettato per funzionamento a 24 V CC con motore 33A. L’albero cavo elimina la necessità di accoppiamenti d’albero; è inclusa una copertura d’albero in plastica. Montaggio frontale tramite quattro fori filettati o bulloni passanti. Carter ingranaggi non ventilato montabile in qualsiasi orientamento. I riduttori-motori sono lubrificati a vita con grasso ad alte prestazioni.

Specifiche
Velocità (giri/min): 16
Coppia nominale (lb-in): 1025
Tensione nominale: 24 V CC
Corrente (A): 14 A
Coppia di picco (lb-in): 2141
Potenza motore: 1/3 HP
Rapporto di trasmissione: 160
Carico radiale (lbs): 708
Lunghezza XH (inch): 16.37
Peso (lbs): 24
Tipo prodotto: 33A7FEPM-30H3
HP decimale: 0.333
Diagramma di collegamento: 07410101

Disegni CAD e documenti

• Disegni CAD disponibili per il Modello 3045: PDF, DWG, STEP (download elencati sulla pagina prodotto).
• Diagramma di cablaggio disponibile (riferimento 07410101).
• Scheda di sicurezza (lubrificante) disponibile per i riduttori-motori pertinenti (elencata sulla pagina prodotto).

Caratteristiche standard

• Le prestazioni dei modelli 24 V CC si basano sull’alimentazione in corrente continua.
• Il motore 33A offre elevata coppia di spunto, velocità regolabile e prestazioni prevedibili. TENV. Classe F.
• Alesaggio dell’albero cavo: 1,25 pollici.
• Una copertura d’albero in plastica inclusa con ogni riduttore-motore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carter non ventilato montabile in qualsiasi orientamento. Grasso ad alte prestazioni — lubrificato a vita.
• Più efficiente rispetto a modelli worm gear di dimensioni simili.
• Compatibile con encoder mediante kit albero encoder avvitabile opzionale (modello 0964). I modelli standard sono forniti con copertura di fabbrica sull’apertura dell’albero.
• Spazzole motore pre-sedute per prestazioni ottimali e funzionamento silenzioso.
• L’albero cavo elimina la necessità di accoppiamenti e staffe aggiuntive.
• Supporti base/piedino e kit albero opzionali disponibili (riferimenti sulla pagina prodotto).

Accessori opzionali (elencati sulla pagina)

• Kit montaggio su base per riduttori-motori 30H3 ad albero cavo (modello 0959)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 30H3 1-1/4 pollice / albero singolo / acciaio anti-fatica (modello 0930)
• Kit albero per encoder (modello 0964)
• Kit scatola morsetti pressofusa per motori e riduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrico pressofuso con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande kit scatola morsetti pressofusa per 34R, 42R, 48R, 42R-FX, motori e riduttori 33A, 42A (modello 0986)

Caratteristiche / specifiche tecniche

• Modello: 3045
• Serie: 30H3
• Tipo motore: 33A (TENV, Classe F)
• Velocità: 16 giri/min
• Coppia nominale: 1025 lb-in
• Coppia di picco: 2141 lb-in
• Tensione nominale: 24 V CC
• Corrente: 14 A
• Potenza motore: 1/3 HP (0,333 decimale)
• Rapporto di trasmissione: 160
• Capacità carico radiale: 708 lbs
• Lunghezza XH: 16.37 inch
• Peso: 24 lbs
• Alesaggio albero cavo: 1,25 inch
• Riferimento diagramma di collegamento: 07410101
