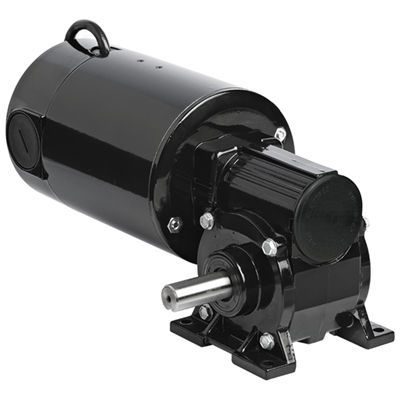

Motoriduttore DC Model 4236

a corrente continuaad assi ortogonali100 W...500 W

Panoramica del prodotto
Il Modello 4236 è un motoriduttore DC ad angolo retto della serie Metric 42A-5N. Fornisce una velocità nominale di 85 giri/min, una coppia nominale di 6,2 Nm e una coppia di picco fino a 20,0 Nm. Sono disponibili file CAD e risorse di cablaggio per integrazione e installazione.

Specifiche

• Modello: 4236
• Serie: Metric 42A-5N
• Velocità: 85 giri/min
• Coppia nominale: 6,2 Nm (55 lb-in)
• Coppia di picco: 20,0 Nm (177 lb-in)
• Potenza: 121 W (0,1666 HP)
• Tensione: 180 V CC
• Corrente: 0,85 A
• Rapporto di riduzione: 20:1
• Capacità carico radiale: 530 N (120 lbs)
• Lunghezza XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)
• ID schema connessione: 07410097
• Codice tipo prodotto: 42A5BEPM-5N

Disegni CAD

• Scheda informativa (PDF)
• File di disegno (DWG)
• Modello 3D (STEP)

Schema di cablaggio

• Riferimento: 07410097 (scaricabile)

Schede di sicurezza

• Scheda di sicurezza materiale ExxonMobil (SDS relativo al prodotto)

Accessori opzionali

• Kit IP-44 per motori 42A (modello 0978)
• Kit scatola morsettiera in pressofusione per 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrico in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Caratteristiche standard

• Le prestazioni dei modelli a 180V si basano sull'uso con un controllo di velocità SCR non filtrato (Fattore di forma = 1,6).

Specifiche tecniche

• Velocità: 85 giri/min
• Coppia nominale: 6,2 Nm (55 lb-in)
• Coppia di picco: 20,0 Nm (177 lb-in)
• Potenza: 121 W (1/6 HP)
• Tensione: 180 V CC
• Corrente: 0,85 A
• Rapporto di riduzione: 20:1
• Capacità carico radiale: 530 N (120 lbs)
• Lunghezza XH: 263 mm / 10,35 in
• Peso: 7,6 kg / 16,8 lbs
