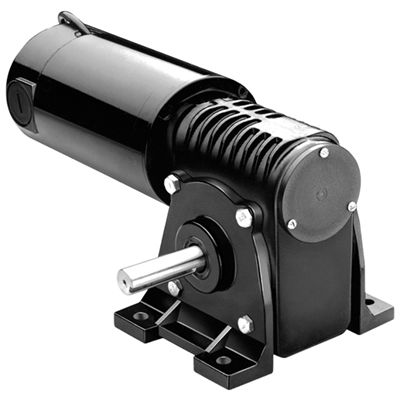

Motoriduttore DC Model 4296

ad assi ortogonali100 W...500 W180 V

Panoramica del prodotto
Modello 4296 Metric 42A-5H, motoriduttore angolare in CC progettato per applicazioni industriali di azionamento rotativo che richiedono ingombro compatto e uscita ad angolo retto. Fornisce riferimento allo schema di collegamento e al tipo prodotto per l'integrazione nei sistemi di controllo.

Specifiche

• Velocità: 96 rpm
• Coppia nominale: 9,2 Nm (81 lb-in)
• Coppia di picco: 27,9 Nm (247 lb-in)
• Potenza: 141 W (0,2 HP / 1/5 HP)
• Tensione: 180 V CC
• Corrente: 1,0 A
• Rapporto di trasmissione: 18
• Carico radiale: 665 N (150 lbs)
• Lunghezza XH: 330 mm (13,0 in)
• Peso: 16 kg (35,5 lbs)
• ID schema di collegamento: 07410097
• Tipo prodotto: 42A7BEPM-5H

Caratteristiche standard

• Le prestazioni dei modelli da 180 V si basano sull'utilizzo con un controllo di velocità SCR non filtrato (fattore di forma = 1,6).

Accessori opzionali

• Kit IP-44 per motori 42A (modello 0978)
• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande kit scatola morsetti in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Specifiche tecniche

• Velocità: 96 rpm
• Coppia nominale: 9,2 Nm (81 lb-in)
• Coppia di picco: 27,9 Nm (247 lb-in)
• Potenza: 141 W (0,2 HP)
• Tensione: 180 V CC
• Corrente: 1,0 A
• Rapporto di trasmissione: 18
• Carico radiale: 665 N (150 lbs)
• Lunghezza XH: 330 mm (13,0 in)
• Peso: 16 kg (35,5 lbs)
• Schema di collegamento: 07410097
• Tipo prodotto: 42A7BEPM-5H
