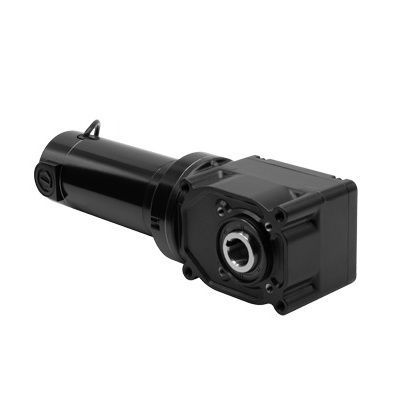

Motoriduttore DC 3040

a spazzolaad assi ortogonaliad albero cavo

Panoramica
Il Modello 3040 fa parte della serie 25H2 di motoriduttori CC ad albero cavo ad angolo retto. Fornisce una trasmissione compatta ad angolo retto con albero cavo da 1" ed è destinato ad applicazioni industriali di controllo del moto che richiedono accoppiamento diretto dell'albero e montaggio flessibile. Le risorse prodotto includono disegni CAD, immagini, caratteristiche standard, schemi elettrici e ricambi.

Specifiche

• Velocità (rpm): 83
• Coppia nominale (lb-in): 210
• Tensione nominale: 24 V CC
• Corrente (A): 14 A
• Coppia di picco (lb-in): 440
• Potenza motore: 1/3 HP (0,333 HP)
• Rapporto di riduzione: 30
• Carico radiale (lbs): 475
• Lunghezza XH (inch): 14,82
• Peso (lbs): 20
• Tipo prodotto: 33A7FEPM-25H2
• Riferimento schema di collegamento: 07410101

Caratteristiche standard

• Le prestazioni dei modelli 24 V CC si basano sul funzionamento da alimentazione in corrente continua.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni costanti. TENV, classe F.
• Albero cavo da 1" che elimina la necessità di giunti e riduce gli accessori di montaggio.
• Una copertura dell'albero in plastica è inclusa; i modelli standard sono forniti con copertura installata in fabbrica sull'apertura dell'albero.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti; carter non ventilato che consente il montaggio in qualsiasi orientamento.
• Lubrificazione con grasso ad alte prestazioni per tutta la vita utile.
• Più efficiente rispetto ai riduttori a vite senza fine di dimensioni simili.
• Compatibile con encoder mediante kit opzionale albero per encoder modello 0964.
• Spazzole motore pre-sedute per prestazioni ottimali e funzionamento silenzioso.
• L'albero cavo elimina la necessità di giunti e di ulteriori elementi di montaggio.
• Supporti base/piedi e kit albero opzionali disponibili per i tipi 25H2 e 30H3.

Disegni CAD

• Disegni CAD disponibili per il modello 3040 nei formati PDF, DWG e STEP.

Schema di cablaggio

• Schema di cablaggio disponibile (riferimento 07410101).

Schede di sicurezza

• Scheda di sicurezza del lubrificante disponibile per i motoriduttori correlati.

Accessori opzionali

• Kit base di montaggio per motoriduttori ad albero cavo 25H2 (modello 0957)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 25H2 1" / albero singolo / acciaio anti-fatica (modello 0929)
• Kit albero per encoder (modello 0964)
• Scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Scatola morsettiera metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Ricambi

• Spazzola 33A / 32A - Numero parte 49201031
• Cappuccio spazzola 33A - Numero parte 49301001
• Molla spazzola a forza costante 33A / 42A - Numero parte 57400008

Controller compatibili

• Controllo velocità motore DC PWM bassa tensione telaio aperto - 0788
• Controllo velocà motore DC PWM bassa tensione telaio aperto - 0789
