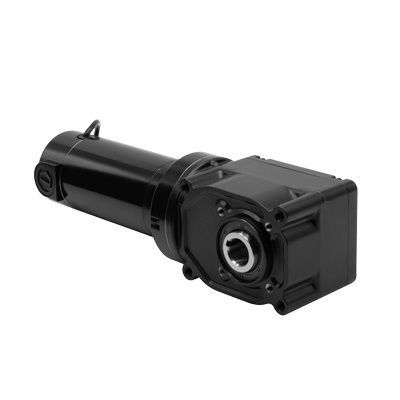

Motoriduttore DC 3039

a vite senza finead assi ortogonaliad albero cavo

Panoramica del prodotto
Modello 3039 della serie 25H2 — motoriduttore DC ad albero cavo e angolo retto. Soluzione compatta con albero cavo da 1 in per accoppiamento diretto in applicazioni industriali.

Specifiche principali

• Velocità: 125 rpm
• Coppia nominale: 140 lb·in
• Coppia di picco: 293 lb·in
• Tensione nominale: 24 VDC
• Corrente: 14 A
• Potenza motore: 1/3 HP (0,333 HP)
• Rapporto di riduzione: 20:1
• Capacità di carico radiale: 419 lbs
• Diametro albero cavo: 1 in (25,4 mm)
• Lunghezza XH: 14,82 in
• Peso: 20 lbs
• Tipo prodotto: 33A7FEPM-25H2
• Schema di collegamento: 07410101

Disegni CAD

• Scarica PDF
• Scarica DWG
• Scarica STEP

Schema di cablaggio

• Scarica PDF (Schema di cablaggio 07410101)

Schede di sicurezza

• SDS - Scheda di sicurezza del lubrificante per motoriduttori tipo 33A7-25H2 e 33A7-30H3

Accessori opzionali

• Kit di montaggio base per motoriduttori ad albero cavo 25H2 (modello 0957)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 25H2 1 in / albero singolo / acciaio anti-fatica (modello 0929)
• Kit albero per encoder (modello 0964)
• Kit scatola morsetti pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrico pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Large kit scatola morsetti pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Controlli compatibili

• 0788
• 0789

Caratteristiche standard

• Le prestazioni dei modelli 24 VDC sono basate sull'alimentazione in corrente continua.
• Motore 33A: elevata coppia di avviamento, velocità regolabile e prestazioni costanti in diverse condizioni operative. TENV. Classe F.
• Albero cavo da 1 in per trasmissione diretta senza giunti.
• Una copertura in plastica per l'albero inclusa con ogni motoriduttore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carter ingranaggi non ventilato, montabile in qualsiasi orientamento; grasso ad alte prestazioni riempito in fabbrica e lubrificazione a vita.
• Più efficiente rispetto a unità a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite kit albero encoder avvitabile opzionale modello 0964; unità standard fornite con copertura sull'apertura dell'albero.
• Spazzole motore pre-sedute per prestazioni ottimali e funzionamento silenzioso.
• Kit di fissaggio base/piedino opzionali (modello 0957 per tipo 25H2, modello 0959 per tipo 30H3).
• Kit albero opzionali disponibili (modello 0929 per tipo 25H2, modello 0930 per tipo 30H3).

Specifiche tecniche

• Velocità (rpm): 125
• Coppia nominale (lb-in): 140
• Tensione nominale: 24 VDC
• Corrente (A): 14
• Coppia di picco (lb-in): 293
• Potenza motore: 1/3 (decimale HP: 0,333)
• Rapporto di ingranaggi: 20
• Carico radiale (lbs): 419
• Lunghezza XH (inch): 14,82
• Peso (lbs): 20
• Tipo prodotto: 33A7FEPM-25H2
• Schema di collegamento: 07410101
