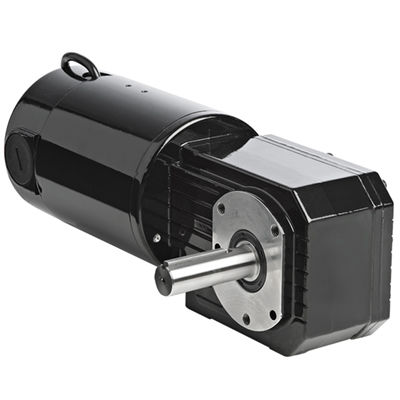

Motoriduttore DC Model 1366

a corrente continuaad assi ortogonali100 W...500 W

Prodotto
Motoriduttore DC ad angolo retto, modello 1366, Serie Metric 42A-GB con rapporto 280:1, velocità nominale 6,2 rpm e tensione 180 V DC.

Panoramica
Motoriduttore ad angolo retto Serie Metric 42A-GB in configurazione Modello 1366. Le prestazioni indicate si riferiscono ai modelli da 180 V e si basano sull'uso con un controllo di velocità SCR non filtrato (Fattore di forma = 1,6).

Specifiche

• Velocità (rpm): 6,2
• Coppia nominale (Nm): 42,8
• Coppia nominale (lb-in): 380
• Coppia di picco (Nm): 67,5
• Coppia di picco (lb-in): 600
• Potenza (W): 112
• Potenza (HP): 1/6
• Tensione: 180 V
• Corrente: 0,85 A
• Rapporto di trasmissione: 280
• Carico radiale (N): 900
• Carico radiale (lbs): 200
• Lunghezza XH (mm): 297
• Lunghezza XH (inch): 11.69
• Peso (kg): 8,8
• Peso (lbs): 19,5
• Schema di connessione: 07410097
• Tipo di prodotto: 42A5BEPM-GB
• HP decimale: 0,1492

CAD e documentazione
Disegni CAD disponibili per il Modello 1366 (PDF, DWG, STEP). Schema di collegamento disponibile (riferimento schema di connessione 07410097). Scheda di sicurezza riferita per i materiali correlati.

Accessori opzionali

• Kit IP-44 per motori 42A (modello 0978)
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrica in pressofusione con morsetto per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, motori e motoriduttori di serie 33A, 42A (modello 0986)

Accessori / Parti (esempi)
Ricambi disponibili per motori e riduttori correlati: spazzola 42A (Nr. parte 49200048), cappuccio spazzola 33A/42A (Nr. parte 49300034), molla spazzola a forza costante 33A/42A (Nr. parte 57400008).

Caratteristiche standard

• Le prestazioni dei modelli da 180 V si basano sull'uso con un controllo di velocità SCR non filtrato (Fattore di forma = 1,6).

Specifiche tecniche

• Velocità: 6,2 rpm
• Coppia nominale: 42,8 Nm (380 lb-in)
• Coppia di picco: 67,5 Nm (600 lb-in)
• Potenza: 112 W (1/6 HP)
• Tensione: 180 V DC
• Corrente: 0,85 A
• Rapporto di trasmissione: 280
• Capacità carico radiale: 900 N (200 lbs)
• Lunghezza XH: 297 mm (11,69 in)
• Peso: 8,8 kg (19,5 lbs)
• Riferimento schema di connessione: 07410097
• Tipo di prodotto: 42A5BEPM-GB
• HP decimale: 0,1492
