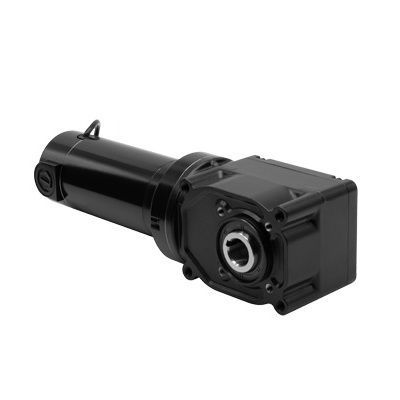

Motoriduttore DC 3038

a corrente continuaa spazzolaipoide

Panoramica
Sono disponibili disegni CAD, immagini, caratteristiche standard e schede di sicurezza per il Modello 3038, serie 25H2, riduttore-motore DC ad albero cavo ad angolo retto, progettato per elevata coppia di spunto e montaggio versatile.

Specifiche

• Velocità (giri/min): 167
• Coppia nominale (lb-in): 105
• Coppia di picco (lb-in): 220
• Tensione nominale: 24 V DC
• Corrente (A): 14
• Potenza motore: 1/3 (0,333 HP)
• Rapporto di riduzione: 15
• Carico radiale (lbs): 388
• Lunghezza XH (in): 14.82
• Peso (lbs): 20
• Tipo prodotto: 33A7FEPM-25H2
• Schema di collegamento: 07410101

Caratteristiche standard

• Le prestazioni dei modelli 24 V DC si basano sull'alimentazione in corrente continua.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili in diverse condizioni operative. TENV. Classe F.
• Albero cavo da 1 pollice (25,4 mm).
• Una copertura dell'albero in plastica è inclusa con ogni riduttore-motore.
• Montaggio frontale tramite quattro fori filettati o bulloni passanti.
• Carcassa ingranaggi non ventilata, montabile in qualsiasi orientamento. Grasso ad alte prestazioni. Lubrificato a vita.
• Più efficiente rispetto a modelli a vite senza fine di dimensioni simili.
• Compatibile con encoder tramite kit albero encoder avvitabile opzionale modello 0964. (I modelli standard/magazzino sono forniti con copertura di fabbrica sull'apertura dell'albero).
• Spazzole motore pre-rodate per prestazioni ottimali e funzionamento silenzioso.
• Albero cavo che elimina la necessità di accoppiamenti dell'albero e componenti di montaggio aggiuntivi.
• Supporti base/piedi e kit albero opzionali disponibili.

Accessori opzionali

• Kit di montaggio su base per riduttori-motore 25H2 ad albero cavo (modello 0957)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 25H2 1 pollice / asse singolo / acciaio resistente a fatica (modello 0929)
• Kit albero per encoder (modello 0964)
• Kit scatola morsettiera pressofusa per motori e riduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrico pressofuso con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande kit scatola morsettiera pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Caratteristiche / specifiche tecniche

• Modello: 3038
• Serie: 25H2
• Velocità (giri/min): 167
• Coppia nominale: 105 lb-in
• Coppia di picco: 220 lb-in
• Tensione nominale: 24 V DC
• Corrente: 14 A
• Potenza motore: 1/3 (0,333 HP)
• Rapporto di riduzione: 15
• Capacità carico radiale: 388 lbs
• Lunghezza XH: 14,82 in
• Peso: 20 lbs
• Tipo prodotto: 33A7FEPM-25H2
• Riferimento schema di collegamento: 07410101
