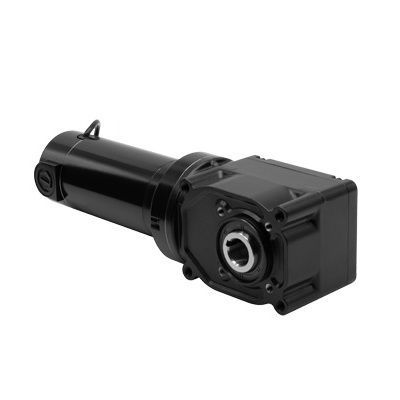

Motoriduttore DC Model 3036

a spazzolaipoidead assi ortogonali

Panoramica
Il modello 3036 della serie 25H2 è un motoriduttore CC ad angolo retto con albero cavo da 24 V, caratterizzato da ingombro ridotto, elevata coppia di spunto e carter ingranaggi non ventilato. Sono disponibili disegni CAD, immagini e specifiche per integrazione nel sistema e pianificazione dell'installazione.

Caratteristiche standard

• Le prestazioni delle versioni 24 VDC si basano sull'alimentazione in CC.
• Il motore 33A fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili; TENV, isolamento Classe F.
• Albero cavo da 1 in che elimina la necessità di accoppiamenti esterni e riduce l'hardware di montaggio.
• Una copertura dell'albero in plastica fornita con ogni motoriduttore (modelli standard/stock provvisti di copertura di fabbrica sull'apertura dell'albero).
• Montaggio a faccia tramite quattro fori filettati o bulloni passanti per installazioni flessibili.
• Carter non ventilato installabile in qualsiasi orientamento; grasso ad alte prestazioni e lubrificazione a vita.
• Più efficiente rispetto a soluzioni a vite senza fine di dimensioni simili.
• Compatibile con encoder mediante kit albero encoder avvitabile opzionale modello 0964.
• Spazzole motore pre-sedute per prestazioni costanti e funzionamento silenzioso.
• Kit di base/supporto e kit alberi opzionali (modello 0957 per 25H2; 0959 per 30H3; kit alberi 0929 per 25H2; 0930 per 30H3).

Accessori opzionali

• Base Mount Kit per motoriduttori ad albero cavo 25H2 (modello 0957)
• Kit IP-44 per motori 33A (modello 0977)
• Kit albero 25H2 1-inch / albero singolo / acciaio anti-fatica (modello 0929)
• Kit albero encoder (modello 0964)
• Scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Scatola morsettiera metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Grande scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Download

• Disegni CAD: PDF, DWG, STEP disponibili per il Modello 3036.
• Schema di collegamento: diagramma referenziato 07410101 (PDF scaricabile).
• Schede di sicurezza: SDS del lubrificante referenziato per 33A7 / 25H2 e 33A7-30H3.

Specifiche tecniche

• Modello: Model 3036
• Serie: 25H2 Series DC Right Angle Hollow Shaft Gearmotors
• Velocità (rpm): 500
• Coppia nominale (lb-in): 35
• Coppia di picco (lb-in): 73
• Tensione nominale (V): 24
• Corrente (Amps): 14
• Potenza motore (HP): 1/3
• HP decimale: 0.333
• Rapporto di riduzione: 5
• Carico radiale (lbs): 277
• Lunghezza XH (inch): 14.82
• Peso (lbs): 20
• Tipo di prodotto: 33A7FEPM-25H2
• Diagramma di collegamento: 07410101
