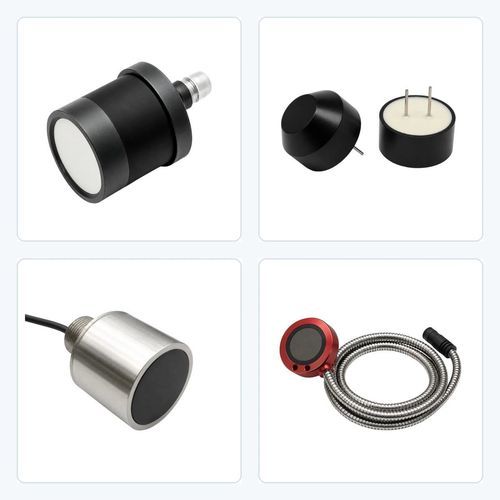

Trasduttore ad ultrasuoni cilindrico BBDM series

sommergibilead alta frequenzaa doppio cristallo

Panoramica
La serie BBDM comprende 25 modelli di trasduttori ultrasonici per automazione industriale, robotica, rilevamento veicoli, monitoraggio dei livelli e misure subacquee. La gamma copre distanza in aria, rilevamento di prossimità e ostacoli, misura del livello esterna attraverso pareti di serbatoi e rilevamento di bersagli in ambiente acquatico.

Uso previsto
I trasduttori BBDM sono componenti di rilevamento progettati per essere integrati con elettroniche di eccitazione, ricezione e trattamento del segnale adeguate. Portata e precisione dipendono dal mezzo, dalle dimensioni e dalla riflettività dell'obiettivo, dal montaggio, dall'elettronica, dalla temperatura e dalle riflessioni vicine. Si consiglia la valutazione su campione nelle condizioni reali di impiego prima della finalizzazione del progetto.

Esempi di applicazione

• Automazione industriale: rilevamento posizione, misura distanza, commutazione di prossimità, rilevamento oggetti, conteggio automatico e rilevamento fogli doppi.
• Robotica e veicoli mobili: evitamento ostacoli, rilevamento di prossimità e misure a corto raggio in spazi ristretti.
• Sistemi veicolari e traffico: rilevamento veicoli, monitoraggio traffico, assistenza parcheggio e misura distanza esterna.
• Monitoraggio livelli di liquidi e materiali: misura livello senza contatto in serbatoi per controllo e allarmi.
• Misura attraverso parete: misura del livello dall'esterno del serbatoio senza contatto diretto con il liquido.
• Uso esterno e basse temperature: impieghi esterni e celle frigorifere con compensazione temperatura.
• Rilevamento e misura subacquea: profondità, distanza e rilevamento bersagli in fiumi, laghi, vasche e serbatoi.
• Posizionamento e rilevamento subacqueo: rilevamento ostacoli e pesci, sistemi di profondità mono o bifrequenza con differenti coperture di fascio.
• Interfacce liquide industriali: misura distanza, rilevamento interfaccia liquido e interfaccia fanghi in ambienti di processo.

Misura distanza, livello e prossimità in aria
BBDM-14KR45M | 14 kHz ±2 kHz | Portata di riferimento 1–45 m | Zona cieca <1 m | Fascio 15° ±2° | IP65
BBDM-22KR30M | 22 kHz ±2 kHz | Portata di riferimento 0.8–30 m | Zona cieca <0.8 m | Fascio 15° ±2° | IP65
BBDM-30KR20M | 30 kHz ±2 kHz | Portata di riferimento 0.6–20 m | Zona cieca <0.6 m | Fascio 14° ±2° | IP65
BBDM-40KR12M | 40 kHz ±2 kHz | Portata di riferimento 0.35–12 m | Zona cieca <0.35 m (o <0.4 m a seconda della versione) | Fascio 12°–15° | IP65 o IP66
BBDM-50KR8M | 50 kHz ±2 kHz | Portata di riferimento 0.3–8 m | Zona cieca <0.3 m | Fascio 12° ±2° o 14° ±2° | IP65
BBDM-50KR8MLT | 50 kHz | Portata di riferimento 0.3–8 m | Zona cieca <0.3 m | Fascio 12° ±2° | IP67
BBDM-75KR6M | 75 kHz ±2 kHz | Portata di riferimento 0.25–6 m | Zona cieca <0.25 m | Fascio 14° ±2° | IP65
BBDM-80KR6M | 80 kHz | Portata di riferimento 0.25–6 m | Zona cieca <0.25 m | Fascio 7° ±2° o 12° ±2° | IP65
BBDM-112KR4M | 112 kHz ±4% | Portata di riferimento 0.2–4 m | Zona cieca <0.2 m | Fascio 14° ±2° | IP65
BBDM-125KR3M | 125 kHz | Portata di riferimento 0.2–3 m | Zona cieca <0.2 m | Fascio 14° ±2° | IP65
BBDM-180KR2M | 180 kHz ±4% | Portata di riferimento 0.1–2 m | Zona cieca <0.1 m | Fascio 7° ±1° | IP65
BBDM-200KR2M | 200 kHz | Portata di riferimento 0.1–2 m | Zona cieca <0.1 m | Fascio 7° ±2° o 14° ±2° | IP65
BBDM-300KR0P5M | 300 kHz | Portata di riferimento 0.1–0.5 m | Zona cieca <0.1 m | Fascio 7° o 9° | IP65
BBDM-400KR0P3M | 400 kHz | Portata di riferimento 0.06–0.3 m | Zona cieca <0.06 m | Fascio 7° ±2° | IP65

Compatti impermeabili e versioni open‑type
BBDM-40K | 40 kHz ±1 kHz | Fascio 30°–80° a seconda della configurazione | Involucri impermeabili Φ14, Φ16, Φ18 e Φ25 mm; versioni trasmettitore, ricevitore o doppio uso
BBDM-40K-OPEN | 40 kHz ±1 kHz | Fascio Φ10/12 mm: 80° ±15°; Φ14 mm: 90° ±15° orizzontale, 70° ±15° verticale | Involucri open Φ10, Φ12 e Φ14 mm; versioni trasmettitore o ricevitore separate
BBDM-58KR3M | 58 kHz ±1 kHz | Fascio 70° orizzontale; 30° ±15° verticale | Portata di riferimento 0.2–3 m; costruzione impermeabile; compatibile trasmissione/ricezione; risoluzione di riferimento 10 mm

Profondità, rilevamento e misure subacquee
BBDM-40K-UW | 40 kHz ±2 kHz | Fascio 50° | 50–200 W; filettatura G1"; Φ65 × 86 mm
BBDM-200K-UW | 200 kHz ±4 kHz | Fascio 14° ±1° | 20 W; scocca ABS; cavo fisso 6 m
BBDM-400K-UW | 400 kHz ±4% | Fascio 5° | Scocca inox IP68; filettatura G1"; cablaggio termistore
BBDM-500K-UW | 500 kHz ±3% | Fascio 6° | IP68; pressione max 1.6 MPa; filettatura M16×1; Φ35 mm
BBDM-1M-UW | 1 MHz ±5% | Fascio 6° | Zona cieca ~50 mm; IP68; pressione max 1.6 MPa; range temperatura 0–95°C
BBDM-40K200KR200M-UW | 40 kHz ±1 kHz / 200 kHz ±3 kHz | Fascio 15° / 5° | Profondità specificata >200 m; filettatura G1"; Φ65 × 86 mm; cablaggio sensore di temperatura

Misura esterna e dedicata del livello liquido
BBDM-2MR2M | 2 MHz | Campo 0.015–2 m | Zona cieca <15 mm | Fascio 3° | Montaggio esterno; scocca alluminio IP67; Φ36 × 14.6 mm; uscite segnale temperatura
BBDM-500KR5M | 500 kHz | Campo 0.02–5 m | Zona cieca <20 mm | Fascio 8° | Scocca alluminio IP67; Φ50 × 20 mm; uscite segnale temperatura

Criteri di selezione

• Mezzo di misura: aria, liquido, sott'acqua o misura attraverso parete.
• Distanze min./max. e vincoli sulla zona cieca.
• Dimensione, forma e riflettività dell'obiettivo; ostacoli e pareti vicine.
• Copertura del fascio richiesta e spazio di installazione disponibile.
• Temperatura e pressione di esercizio e requisiti di protezione IP.
• Elettronica di eccitazione/ricezione disponibile e interfacce richieste.
• Dimensioni dell'alloggiamento, filettature/flange, cavi e connettori richiesti.
• Quantità prototipo e volumi di produzione stimati.

Specifiche tecniche

• Serie: 25 modelli BBDM per misure in aria, liquido e subacquee.
• Gamma di frequenza centrale: ~14 kHz fino a 1 MHz.
• Intervalli di rilevamento di riferimento: ~0,06 m fino a >200 m in base al modello e al mezzo.
• Zone cieche: fino a <0,06 m sui modelli ad alta frequenza; alcuni modelli subacquei ≈50 mm.
• Angoli di fascio: da ~3° a ~90° a seconda del modello.
• Protezione e costruzione: IP65 a IP68; involucri impermeabili, open‑type, inox e alluminio; alcuni modelli supportano 1.6 MPa.
• Caratteristiche subacquee: filettature G1" o M16×1, cablaggio termistore, cavi fissi, opzioni bifrequenza per misure in profondità.
• Le prestazioni dipendono dal mezzo, dall'obiettivo, dal montaggio e dall'elettronica; si raccomandano prove in condizioni reali.
