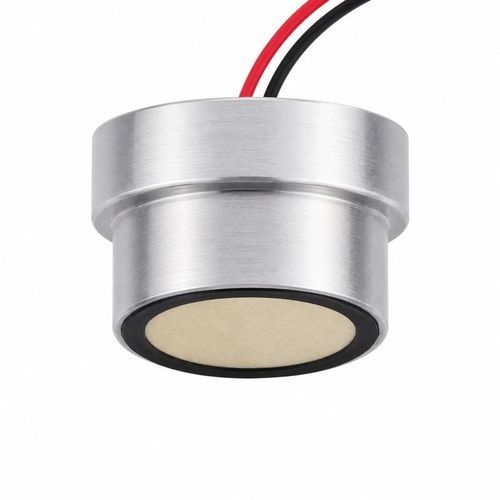

Trasduttore ad ultrasuoni senza contatto BBDM-90KR5M

ad alta frequenzaper misurazione di livellodi prossimità

Panoramica
Il BBDM-90KR5M è un trasduttore ultrasonico di distanza per aria con frequenza centrale di 90 kHz e campo di misura di riferimento da 0,3 a 5 m. Presenta un angolo di fascio a mezza potenza ridotto (11,5° ±10%), massa compatta (23 g ±5%) e grado di protezione IP68 per rilevamento di prossimità a corto raggio, posizionamento, conteggio e misura di livello compatta nell'automazione industriale.

Specifiche tecniche

• Modello: BBDM-90KR5M
• Frequenza centrale: 90 kHz ±5%
• Campo raccomandato: 0,3 a 5 m
• Impedenza minima: 500 Ω ±20%
• Capacitanza: 1.300 pF ±20% a 1 kHz
• Tensione operativa: picco <600 Vpp
• Temperatura operativa: -40 a +80 °C
• Pressione ammessa: fino a 3 kgf (0,3 MPa)
• Angolo a mezza potenza (-3 dB): 11,5° ±10%
• Materiale custodia: lega di alluminio 7075
• Montaggio: vedere disegno quotato
• Grado di protezione: IP68
• Peso: 23 g ±5%
• Lunghezza cavo: 8,5 cm

Usi indicati

• Rilevamento di prossimità in automazione
• Posizionamento a corto raggio
• Conteggio e rilevamento bersagli
• Misura di livello compatta

Informazioni per l'integrazione
Fornire parametri applicativi e dettagli di interfaccia per garantire le prestazioni corrette. Elementi chiave da specificare:

• Mezzo operativo e intervallo di temperatura
• Distanza di misura richiesta o percorso acustico
• Materiale, dimensioni e condizione superficiale del bersaglio
• Spazio di montaggio disponibile e dimensioni di interfaccia
• Pressione operativa e requisiti di tenuta
• Elettronica di pilotaggio/ricezione, instradamento del cavo e tipo di connettore
