Trasmettitore di livello ad ultrasuoni BBDM-1MR2M

per olioper liquidiper liquidi corrosivi

Rilevamento del livello del liquido attraverso la parete del serbatoio

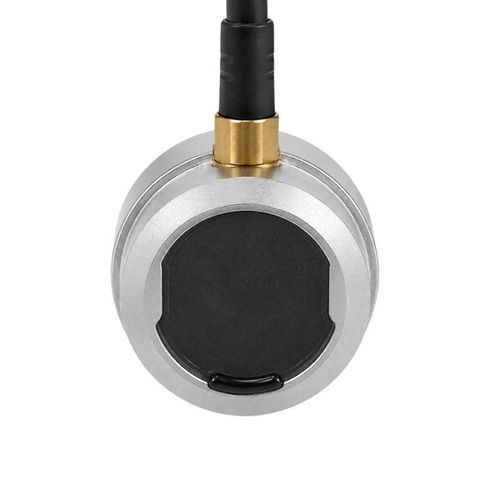

Il BBDM-1MR2M è un trasduttore ultrasonico montato esternamente per rilevare il livello del liquido senza inserire l'elemento sensore all'interno del serbatoio. Con una frequenza centrale di 1 MHz e un intervallo di riferimento da 0,03 a 2 m, può essere valutato per serbatoi di carburante e olio, recipienti sigillati, serbatoi di veicoli e macchine e per la rilevazione attraverso la parete di liquidi corrosivi. Un montaggio esterno può isolare il trasduttore dal liquido, ma il percorso ultrasonico deve attraversare la parete del serbatoio. Materiale della parete, spessore, condizione della superficie e accoppiamento acustico sono pertanto parametri fondamentali di selezione.

Specifiche tecniche
Parametro — Specifica
Modello — BBDM-1MR2M
Frequenza centrale — 1 MHz +/-5%
Intervallo consigliato — 0,03-2 m
Impedenza minima — 60 ohm +/-20%
Capacitanza — 1.500 pF +/-20% a 1 kHz
Tensione di funzionamento — Tensione di picco inferiore a 300 Vpp
Temperatura di esercizio — -40 a +80 °C
Classe di pressione — Fino a 10 kgf o 1 MPa
Caratteristica del fascio — Angolo mezza potenza -3 dB: 3,3 gradi +/-10%
Materiale dell'involucro — Lega di alluminio 2A12
Grado di protezione — IP68
Peso — 240 g +/-5%
Lunghezza cavo — 5 m + 1 m

Accoppiamento e compatibilità dei recipienti
L'angolo mezza potenza di 3,3 gradi definisce un campo acustico stretto, ma la trasmissione affidabile attraverso la parete dipende anche dallo strato di accoppiamento e dalla costruzione del recipiente. Rivestimenti, curvatura, saldature, depositi o una sacca d'aria alla faccia di contatto possono attenuare il segnale.

Caratteristiche / specifiche tecniche

• Modello: BBDM-1MR2M
• Frequenza centrale: 1 MHz +/-5%
• Intervallo consigliato: 0,03-2 m
• Impedenza minima: 60 ohm +/-20%
• Capacitanza: 1.500 pF +/-20% a 1 kHz
• Tensione di funzionamento: Tensione di picco inferiore a 300 Vpp
• Temperatura di esercizio: -40 a +80 °C
• Classe di pressione: Fino a 10 kgf o 1 MPa
• Caratteristica del fascio: Angolo mezza potenza -3 dB: 3,3 gradi +/-10%
• Materiale dell'involucro: Lega di alluminio 2A12
• Grado di protezione: IP68
• Peso: 240 g +/-5%
• Lunghezza cavo: 5 m + 1 m
