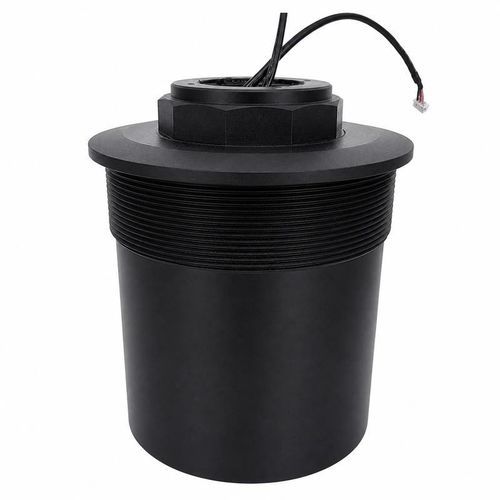

Trasduttore ad ultrasuoni bassa frequenza BBDM-17KR50M

per misurazione di livelloper rilevamento di ostacolidi misura

Panoramica
Il BBDM-17KR50M è un trasduttore ultrasonico di distanza accoppiato all'aria con frequenza centrale di 17 kHz e intervallo operativo raccomandato di 1,8–50 m. È progettato per il monitoraggio di livello in grandi serbatoi, misure di distanza industriali, evitamento collisioni, sorveglianza areale e rilevamento a lungo raggio, con protezione IP68.

Installazione
Questa versione utilizza un filetto di montaggio inferiore M108 x 2. L'interfaccia di fissaggio è diversa dai modelli a lungo raggio che forniscono un filetto di sospensione superiore separato, pertanto la struttura di supporto e gli spazi di ingombro devono essere progettati secondo il disegno dimensionale reale e l'interfaccia inferiore specificata.

Specifiche tecniche (riepilogo)
Modello: BBDM-17KR50M
Frequenza centrale: 17 kHz ±5%
Intervallo raccomandato: 1,8–50 m
Impedenza minima: 1.500 Ω ±20%
Capacitanza: 12.000 pF ±20% @ 1 kHz
Tensione operativa: picco inferiore a 1.500 Vpp
Temperatura di esercizio: -40 °C a +80 °C
Pressione ammissibile: fino a 3 kgf / 0,3 MPa
Caratteristica del fascio: angolo mezza potenza -3 dB 13° ±10%
Montaggio: filetto inferiore M108 x 2
Protezione: IP68
Peso: 1.970 g ±5%

Percorso dell'eco a lunga distanza
L'angolo mezza potenza di 13° definisce il campo acustico principale ma non garantisce il ritorno dell'eco a 50 m. L'obiettivo deve presentare area riflettente e riflettività acustica sufficienti all'interno del fascio. La geometria del serbatoio, le strutture interne, la polvere, i gradienti di temperatura e l'inclinazione del montaggio possono generare echi concorrenti o ridurre il segnale ricevuto; verificare la firma dell'obiettivo in condizioni rappresentative.

Controlli meccanici ed elettrici
La struttura di supporto deve accogliere l'interfaccia M108 x 2 e la massa del trasduttore di 1,97 kg. Confermare l'orientamento di montaggio, gli spazi liberi, la pressione e la temperatura operative, il percorso dei cavi e il tipo di connettore. L'eccitazione e la ricezione devono essere adeguate all'impedenza minima (1.500 Ω), alla capacità (12.000 pF) e al limite di tensione di picco per garantire un funzionamento affidabile.

Specifiche tecniche

• Modello: BBDM-17KR50M
• Frequenza centrale: 17 kHz ±5%
• Intervallo di riferimento (raccomandato): 1,8–50 m
• Impedenza minima: 1.500 Ω ±20%
• Capacitanza: 12.000 pF ±20% @ 1 kHz
• Tensione operativa: Picco < 1.500 Vpp
• Temperatura di esercizio: -40 °C a +80 °C
• Pressione ammissibile: fino a 3 kgf / 0,3 MPa
• Fascio: angolo mezza potenza -3 dB 13° ±10%
• Montaggio: filetto inferiore M108 x 2
• Protezione: IP68
• Peso: 1.970 g ±5%
