Trasduttore ad ultrasuoni a iniezione d’aria BBDM-16KR50M

a raggiodi misuraper misurazione di livello

Panoramica

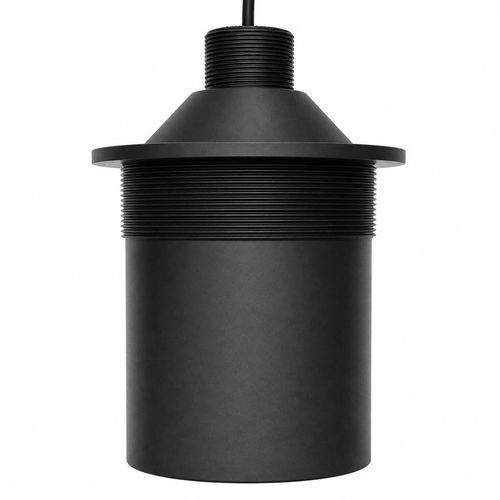

Il BBDM-16KR50M è un trasduttore ultrasonico accoppiato all'aria progettato per percorsi di misura a lunga distanza. Con frequenza centrale di 16 kHz e una portata di riferimento di 1,8–50 m, è adatto al monitoraggio del livello di grandi serbatoi, alla misura di distanza industriale, all'evitamento di collisioni, al monitoraggio di aree e al rilevamento di bersagli a lungo raggio. L'angolo di mezza potenza a -3 dB specificato è 13° ±10 %; il diagramma del fascio, le dimensioni del bersaglio e l'asse di montaggio devono essere valutati congiuntamente, in particolare verso l'estremità lontana della portata prevista.

Specifiche tecniche
Modello: BBDM-16KR50M. Frequenza centrale: 16 kHz ±5 %. Portata consigliata: 1,8–50 m. Impedenza minima: 790 Ω ±20 %. Capacitanza: 12.700 pF ±20 % a 1 kHz. Tensione di funzionamento: tensione di picco inferiore a 1.500 Vpp. Temperatura di esercizio: −40 a +80 °C. Classe di pressione: fino a 3 kgf (0,3 MPa). Caratteristica del fascio: angolo di mezza potenza -3 dB 13° ±10 %. Grado di protezione: IP68. Peso: 2.400 g ±5 % con cavo 10 m ±0,3 m.

• Modello: BBDM-16KR50M
• Frequenza centrale: 16 kHz ±5 %
• Portata consigliata: 1,8–50 m
• Impedenza minima: 790 Ω ±20 %
• Capacitanza: 12.700 pF ±20 % a 1 kHz
• Tensione di funzionamento: tensione di picco inferiore a 1.500 Vpp
• Temperatura di esercizio: −40 a +80 °C
• Classe di pressione: fino a 3 kgf (0,3 MPa)
• Caratteristica del fascio: angolo di mezza potenza -3 dB 13° ±10 %
• Grado di protezione: IP68
• Peso: 2.400 g ±5 % con cavo 10 m ±0,3 m

Configurazioni di montaggio
Montaggio superiore e inferiore: filettatura superiore M32 x 1,5 e filettatura inferiore M108 x 2. Montaggio inferiore: filettatura inferiore M108 x 2.

Note di installazione
Considerare l'insieme da 2,4 kg e il cavo da 10 m nel progetto di supporto meccanico e instradamento dei cavi. Selezionare la versione di montaggio dal disegno quotato reale e non solo dalla designazione della filettatura. Verificare che l'elettronica di trasmissione e ricezione sia compatibile con impedenza, capacità e limite di tensione di picco specificati.

Validazione e scelta della portata
Il valore di 50 m è una portata di riferimento, non un risultato garantito per tutte le superfici o atmosfere. Confermare dimensioni, orientamento e riflettività del bersaglio, temperatura dell'aria, zona morta richiesta, allineamento dell'installazione e eventuali ostruzioni prima della selezione finale.
