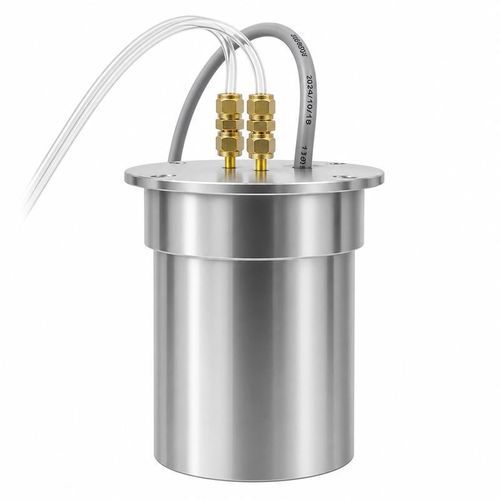

Trasduttore ad ultrasuoni a iniezione d’aria BBDM-17KR20M

per alte temperatureper misurazione di livelloper rilevamento di ostacoli

Panoramica
Il BBDM-17KR20M è un trasduttore ultrasonico di distanza accoppiato all'aria, raffreddato ad acqua, con frequenza centrale di 17 kHz e intervallo di misura raccomandato di 1,8-20 m. Il gruppo in acciaio inossidabile con collegamenti per il raffreddamento è progettato per il monitoraggio del livello di grandi serbatoi, misurazioni di distanza industriali, evitamento collisioni, monitoraggio di aree e individuazione di bersagli a lunga distanza.
Il limite di temperatura dichiarato di 160°C si applica solo quando il circuito di raffreddamento ad acqua è installato e funzionante. I collegamenti di raffreddamento, il flusso del refrigerante e il carico termico locale devono essere considerati parte integrante dell'installazione di misura e non accessori opzionali.

Specifiche tecniche
Modello — BBDM-17KR20M
Frequenza centrale — 17 kHz ±5%
Intervallo raccomandato — 1,8-20 m
Impedenza minima — 300 Ω ±20%
Capacitanza — 10.000 pF ±20% a 1 kHz
Tensione di funzionamento — Tensione di picco inferiore a 1.500 Vpp
Temperatura di esercizio — Fino a 160°C (con raffreddamento ad acqua)
Classe di pressione — Fino a 3 kgf / 0,3 MPa
Caratteristica del fascio — Angolo mezza potenza -3 dB: 20,9° ±10%
Materiale dell'involucro — Acciaio inossidabile
Montaggio — Fare riferimento al disegno delle dimensioni
Grado di protezione — IP68
Peso — 3.780 g ±5% (con cavo da 15 m)

Copertura del fascio e condizioni del bersaglio
L'angolo mezza potenza -3 dB specificato è di 20,9° ±10%. A distanze maggiori questo fascio relativamente ampio deve essere valutato in funzione della geometria del serbatoio, degli elementi interni, delle strutture vicine e delle dimensioni del bersaglio previsto. Echi indesiderati o variazioni nel percorso dell'aria possono influire sull'affidabilità della misura.

Integrazione termica e meccanica
L'installazione deve sostenere un gruppo trasduttore da 3,78 kg e instradare il cavo da 15 m senza gravare sulle connessioni. Prima della selezione, confermare il sistema di raffreddamento, la temperatura locale massima, le condizioni di pressione, le dimensioni di montaggio, le proprietà della superficie del bersaglio e il percorso di misura richiesto. L'elettronica di trasmissione e ricezione deve rispettare i limiti specificati di impedenza, capacità e tensione di picco.

Specifiche principali

• Modello: BBDM-17KR20M
• Frequenza centrale: 17 kHz ±5%
• Intervallo raccomandato: 1,8-20 m
• Impedenza minima: 300 Ω ±20%
• Capacitanza: 10.000 pF ±20% a 1 kHz
• Tensione di funzionamento: Tensione di picco inferiore a 1.500 Vpp
• Temperatura di esercizio: Fino a 160°C con raffreddamento ad acqua
• Classe di pressione: Fino a 3 kgf / 0,3 MPa
• Caratteristica del fascio: Angolo mezza potenza -3 dB 20,9° ±10%
• Materiale dell'involucro: Acciaio inossidabile
• Montaggio: Fare riferimento al disegno delle dimensioni
• Grado di protezione: IP68
• Peso: 3.780 g ±5% (con cavo da 15 m)
