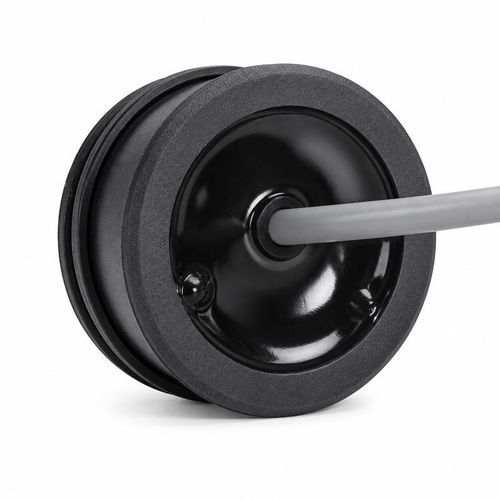

Trasduttore ad ultrasuoni senza contatto BBDM-100KR2Mad alta frequenzadi prossimitàdi misura
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- senza contatto
- Altre caratteristiche
- ad alta frequenza
- Applicazioni
- di prossimità, di misura, per misurazione di livello, per rilevamento di ostacoli
- Frequenza
Max.: 105 kHz
Min.: 95 kHz
- Portata
Max.: 2 m
(6'06" )Min.: 0,1 m
(0'04" )
Descrizione
Panoramica del prodotto
Il BBDM-100KR2M è un trasduttore ultrasonico accoppiato all'aria progettato per il rilevamento di distanza e presenza a corto raggio. Opera a frequenza centrale di 100 kHz con un intervallo consigliato di 0,12–2 m. Applicazioni tipiche: rilevamento di prossimità, posizionamento a breve distanza, conteggio oggetti e misura compatta di livello. L'angolo a mezza potenza (-3 dB) è 11,7° ±10%. Fornito con corpo in gomma, grado di protezione IP68, peso 22 g ±5% con cavo da 25 cm.
Specifiche tecniche
Parametro — Specifica
Modello — BBDM-100KR2M
Frequenza centrale — 100 kHz ±5%
Intervallo raccomandato — 0,12–2 m
Impedenza minima — 400 Ω ±20%
Capacitanza — 800 pF ±20% (a 1 kHz)
Tensione di funzionamento — Tensione di picco inferiore a 750 Vpp
Temperatura di esercizio — -40 a +80 °C
Classe di pressione — Fino a 3 kgf / 0,3 MPa
Caratteristica del fascio — Angolo a mezza potenza -3 dB: 11,7° ±10%
Materiale dell'involucro — Gomma
Montaggio — Fare riferimento al disegno delle dimensioni del prodotto
Grado di protezione — IP68
Peso — 22 g ±5% (con cavo da 25 cm)
Ambiti di impiego
Verifiche per l'integrazione
Prima di selezionare il BBDM-100KR2M, confermare la distanza richiesta, le caratteristiche della superficie dell'obiettivo, l'intervallo di temperatura operativo, le condizioni di pressione, lo spazio di montaggio e le esigenze di protezione. Verificare la lunghezza del cavo da 25 cm e il metodo di connessione rispetto alla disposizione dell'apparecchiatura e assicurarsi che i circuiti di eccitazione/ricezione rimangano entro i limiti elettrici specificati.
Caratteristiche tecniche / Specifiche
Il BBDM-100KR2M è un trasduttore ultrasonico accoppiato all'aria progettato per il rilevamento di distanza e presenza a corto raggio. Opera a frequenza centrale di 100 kHz con un intervallo consigliato di 0,12–2 m. Applicazioni tipiche: rilevamento di prossimità, posizionamento a breve distanza, conteggio oggetti e misura compatta di livello. L'angolo a mezza potenza (-3 dB) è 11,7° ±10%. Fornito con corpo in gomma, grado di protezione IP68, peso 22 g ±5% con cavo da 25 cm.
Specifiche tecniche
Parametro — Specifica
Modello — BBDM-100KR2M
Frequenza centrale — 100 kHz ±5%
Intervallo raccomandato — 0,12–2 m
Impedenza minima — 400 Ω ±20%
Capacitanza — 800 pF ±20% (a 1 kHz)
Tensione di funzionamento — Tensione di picco inferiore a 750 Vpp
Temperatura di esercizio — -40 a +80 °C
Classe di pressione — Fino a 3 kgf / 0,3 MPa
Caratteristica del fascio — Angolo a mezza potenza -3 dB: 11,7° ±10%
Materiale dell'involucro — Gomma
Montaggio — Fare riferimento al disegno delle dimensioni del prodotto
Grado di protezione — IP68
Peso — 22 g ±5% (con cavo da 25 cm)
Ambiti di impiego
- Rilevamento di prossimità in apparecchiature di automazione
- Posizionamento a breve distanza
- Conteggio e rilevamento bersagli
- Misura compatta del livello
Verifiche per l'integrazione
Prima di selezionare il BBDM-100KR2M, confermare la distanza richiesta, le caratteristiche della superficie dell'obiettivo, l'intervallo di temperatura operativo, le condizioni di pressione, lo spazio di montaggio e le esigenze di protezione. Verificare la lunghezza del cavo da 25 cm e il metodo di connessione rispetto alla disposizione dell'apparecchiatura e assicurarsi che i circuiti di eccitazione/ricezione rimangano entro i limiti elettrici specificati.
Caratteristiche tecniche / Specifiche
- Modello: BBDM-100KR2M
- Frequenza centrale: 100 kHz ±5%
- Intervallo raccomandato: 0,12–2 m
- Impedenza minima: 400 Ω ±20%
- Capacitanza: 800 pF ±20% (a 1 kHz)
- Tensione di funzionamento: Tensione di picco inferiore a 750 Vpp
- Temperatura di esercizio: -40 a +80 °C
- Classe di pressione: Fino a 3 kgf / 0,3 MPa
- Caratteristica del fascio: Angolo a mezza potenza -3 dB 11,7° ±10%
- Materiale dell'involucro: Gomma
- Grado di protezione: IP68
- Peso: 22 g ±5% (con cavo da 25 cm)
- Montaggio: vedere disegno delle dimensioni del prodotto
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
