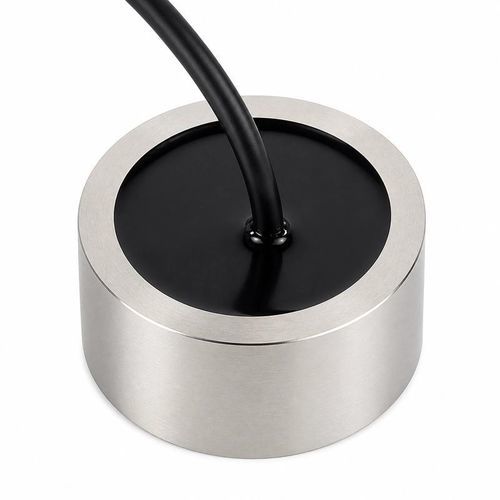

Trasduttore ad ultrasuoni sommergibile BBDM-2P5M-LS

ad alta frequenzaper misurazione di livello

Panoramica
Il BBDM-2P5M-LS è un trasduttore ultrasonico da 2,5 MHz progettato per sistemi di interruttori di livello liquido in ambito industriale. È destinato ad allarmi di livello alto/basso, rilevamento della presenza/assenza di liquido, protezione delle pompe e controllo del livello. Il trasduttore presenta un angolo a mezza potenza di 0,6° (-3 dB), protezione IP68, campo di funzionamento da -20 a +60 °C e classe di pressione fino a 10 kgf (1 MPa).

Dati elettrici e operativi

• Modello — BBDM-2P5M-LS
• Frequenza centrale — 2,5 MHz ±5%
• Impedenza minima — 15 Ω ±20%
• Capacitanza — 33.000 pF ±20% a 1 kHz
• Tensione di esercizio — Tensione picco al di sotto di 120 Vpp
• Temperatura di esercizio — -20 a +60 °C
• Pressione ammessa — Fino a 10 kgf (1 MPa)
• Angolo del fascio — 0,6° a mezza potenza (-3 dB)
• Materiale della custodia — Acciaio inossidabile
• Grado di protezione — IP68

Applicazioni

• Allarmi di livello alto e basso
• Rilevamento presenza o assenza di liquido
• Protezione delle pompe
• Controllo del livello in apparecchiature industriali

Caratteristiche tecniche

• Modello: BBDM-2P5M-LS
• Frequenza centrale: 2,5 MHz ±5%
• Impedenza minima: 15 Ω ±20%
• Capacitanza: 33.000 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione picco al di sotto di 120 Vpp
• Temperatura di esercizio: -20 a +60 °C
• Pressione ammessa: Fino a 10 kgf (1 MPa)
• Angolo del fascio: 0,6° a mezza potenza (-3 dB)
• Materiale della custodia: Acciaio inossidabile
• Grado di protezione: IP68
