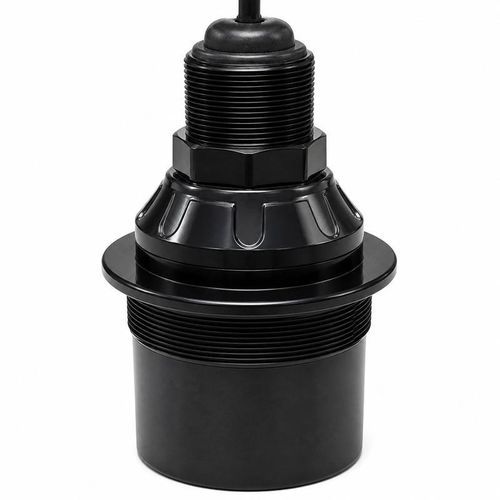

Trasduttore ad ultrasuoni per misurazione di livello BBDM-40KR12M-B

Panoramica
Il BBDM-40KR12M-B è un trasduttore di distanza ultrasonico per aria con frequenza centrale di 40 kHz e campo di misura consigliato da 0,5 a 12 m. Presenta un angolo di fascio a mezza potenza ridotto per misurazioni dirette in serbatoi, recipienti e applicazioni di rilevamento industriale, con grado di protezione IP68 per ambienti gravosi.

Specifiche principali

• Modello: BBDM-40KR12M-B
• Frequenza centrale: 40 kHz ±5%
• Campo consigliato: 0,5 a 12 m
• Angolo di fascio a mezza potenza (‑3 dB): 10,1° ±10% (opzione 11,3° ±10%)
• Impedenza minima: 200 Ω ±20%
• Capacitanza: 3.200 pF ±20% a 1 kHz
• Tensione di esercizio: picco al di sotto di 1.500 Vpp
• Temperatura di esercizio: -40 a +80 °C
• Pressione ammessa: fino a 3 kgf / 0,3 MPa
• Grado di protezione: IP68
• Peso: 1.160 g ±5% (con cavo 10 m ±0,3 m)
• Installazione: vedere disegno quotato

Opzioni di configurazione del fascio

• 10,1° ±10%
• 11,3° ±10%

Guida alla selezione e all'installazione
Selezionare il trasduttore in base al mezzo e alla temperatura di esercizio, alla distanza di misura o al percorso acustico richiesto, alle dimensioni e alle condizioni superficiali dell'obiettivo, allo spazio di montaggio e alle dimensioni di interfaccia, nonché alla pressione di esercizio. Abbinare l'elettronica di trasmissione/recezione alle caratteristiche del trasduttore e definire lunghezza del cavo e metodo di connessione per l'installazione.

Applicazioni tipiche

• Misura del livello in serbatoi e recipienti
• Rilevamento distanza e posizione su apparecchiature industriali
• Evitamento collisioni per veicoli e macchinari
• Monitoraggio aree e sicurezza
