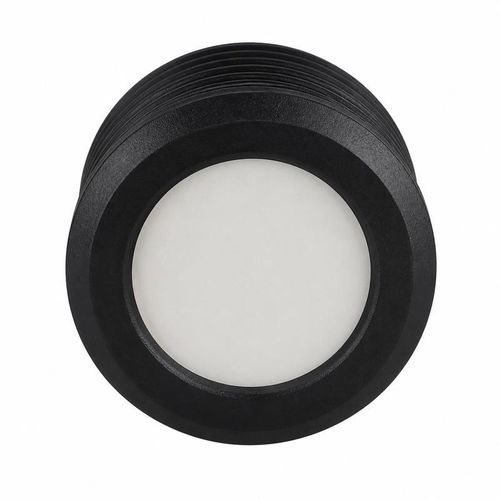

Trasduttore ad ultrasuoni sommergibile BBDM-68KR5M

ad alta frequenzaper rilevamento di ostacolidi misura

Panoramica
Il BBDM-68KR5M è un trasduttore ultrasonico per aria a 68 kHz per rilevamento di prossimità e misura della distanza. Intervallo di riferimento 0,3-5 m, angolo di mezza potenza (-3 dB) di 8° ±10%, protezione IP68 e cavo da 5 m. Progettato per applicazioni di rilevamento a corto raggio in contesti industriali.

Applicazioni

• Rilevamento di prossimità per automazione
• Posizionamento a corto raggio e allineamento
• Conteggio e rilevamento bersagli
• Misura di livello compatta in piccoli serbatoi

Prestazioni e note d'uso
Le prestazioni dell'eco dipendono da dimensione, finitura superficiale, orientamento e movimento del bersaglio. Protezioni, guide o parti adiacenti nel percorso acustico possono generare echi indesiderati. Per la misura di livello compatta, il limite vicino di 0,3 m e l'angolo di 8° definiscono il campo acustico rispetto all'apertura del serbatoio e alle strutture interne. Condizione della superficie e angolo di incidenza possono attenuare o modificare l'eco ricevuto.

Requisiti di interfaccia e ambientali
I circuiti di pilotaggio e ricezione devono supportare un'impedenza minima di 250 Ω e una capacità di 2.500 pF a 1 kHz. La tensione di picco di pilotaggio deve rimanere <1.000 Vpp. Il trasduttore è fornito con un cavo da 5 m. Intervallo di temperatura di funzionamento: -40 a +80 °C. Pressione massima: fino a 3 kgf (0,3 MPa). Grado di protezione: IP68.

Specifiche tecniche

• Modello: BBDM-68KR5M
• Frequenza centrale: 68 kHz ±5%
• Intervallo di riferimento: 0,3-5 m
• Larghezza del fascio (-3 dB): 8° ±10%
• Impedenza minima: 250 Ω ±20%
• Capacità: 2.500 pF ±20% (a 1 kHz)
• Tensione di pilotaggio di picco: <1.000 Vpp
• Temperatura di funzionamento: -40 a +80 °C
• Pressione: fino a 3 kgf / 0,3 MPa
• Protezione: IP68
• Peso: 160 g ±5% (con cavo da 5 m)
