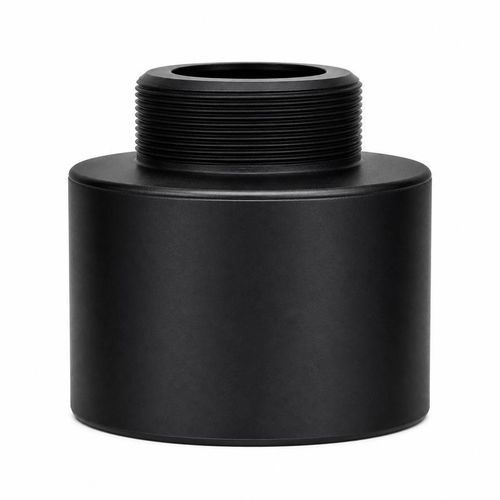

Trasduttore ad ultrasuoni per misurazione di livello BBDM-35KR12M

di prossimitàper rilevamento di ostacolidi misura

Panoramica
Il BBDM-35KR12M è un trasduttore ultrasonico ad aria da 35 kHz, specificato per misurazioni di distanza da 0,45 a 12 m. È progettato per applicazioni industriali a media portata che richiedono controllo del fascio, protezione ambientale e caratteristiche elettriche definite. Le prestazioni nella gamma di riferimento dipendono dalla superficie del bersaglio, dall'allineamento, dalla geometria di montaggio e dall'elettronica associata.

Uso del fascio di 10,4° in fase di installazione
L'angolo di mezza potenza (-3 dB) è di 10,4° ±10%. Nella progettazione dell'installazione considerare pareti di serbatoi, raccordi o strutture macchine vicine che possano intersecare il campo acustico. Dimensione del bersaglio, condizione della superficie e allineamento angolare influenzano direttamente l'ampiezza del segnale ritornato e l'affidabilità della rilevazione. Per la prevenzione delle collisioni o per bersagli in movimento, assicurarsi che la zona di rilevamento prevista rimanga nel fascio durante il movimento.

Adattamento elettrico e ambientale
Progettare i circuiti di pilotaggio e ricezione per un'impedenza minima di 180 Ω e una capacità di 4.500 pF ±20% a 1 kHz. Non superare il limite di eccitazione di 1.500 Vpp. Operare entro i limiti ambientali specificati: protezione IP68, pressione fino a 1 MPa e intervallo di temperatura da −40 a +80 °C.

Applicazioni

• Misura del livello in serbatoi e contenitori
• Rilevamento distanza e posizionamento su macchine industriali
• Prevenzione collisioni e rilevamento di prossimità per macchinari e veicoli
• Sicurezza e monitoraggio aree

Specifiche tecniche

• Modello: BBDM-35KR12M
• Frequenza centrale: 35 kHz ±5%
• Intervallo di riferimento: 0,45–12 m
• Impedenza minima: 180 Ω ±20%
• Capacità: 4.500 pF ±20% a 1 kHz
• Tensione operativa: tensione di picco sotto 1.500 Vpp
• Temperatura di esercizio: −40 a +80 °C
• Pressione: fino a 1 MPa
• Larghezza del fascio: angolo -3 dB 10,4° ±10%
• Grado di protezione: IP68
• Peso: 410 g ±5% (con cavo da 5 cm)
