Trasduttore ad ultrasuoni senza contatto BBDM-18KR50M

robustobassa frequenzaper misurazione di livello

Panoramica

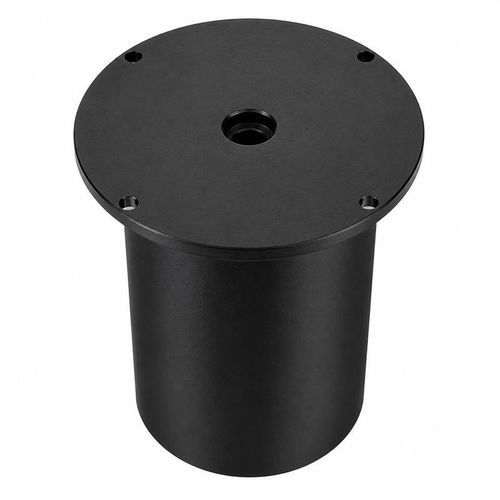

Il BBDM-18KR50M è un trasduttore ultrasonico di distanza accoppiato all'aria, con frequenza centrale di 18 kHz e campo operativo consigliato di 1,8–50 m. È progettato per il monitoraggio del livello di grandi serbatoi, misure di distanza industriali, evitamento collisioni, monitoraggio aree e rilevamento di bersagli a lunga distanza.

Rilevamento a lunga portata con corpo trasduttore flangiato
Il corpo flangiato offre un montaggio sicuro e stabilità acustica per misure a estesa portata in ambienti industriali, semplificando l'installazione su pareti dei serbatoi o supporti strutturali.

Specifiche tecniche (tabella)
Modello — BBDM-18KR50M
Frequenza centrale — 18 kHz ±5%
Campo raccomandato — 1,8–50 m
Impedenza minima — 1 300 Ω ±20%
Capacitanza — 12 000 pF ±20% a 1 kHz
Tensione di esercizio — Tensione di picco inferiore a 1 500 Vpp
Temperatura di esercizio — -40 a +80 °C
Classe di pressione — Fino a 3 kgf (0,3 MPa)
Caratteristica del fascio — Angolo di mezza potenza -3 dB: 14,9° ±10%
Grado di protezione — IP68
Peso — 2 500 g ±5% (con cavo fornito dal cliente di 15 m)

Valutazione del campo acustico
L'angolo di mezza potenza di 14,9° va messo in relazione con la dimensione del bersaglio e il percorso libero disponibile. A lunghe distanze, gli interni del serbatoio, le pareti o le macchine possono generare echi anteriori rispetto alla superficie mirata. I gradienti di temperatura dell'aria e le particelle sospese possono alterare la propagazione e l'ampiezza del segnale, richiedendo calibrazione o compensazione.

Parametri di integrazione di sistema
I parametri chiave di integrazione comprendono le proprietà della superficie target, la temperatura e la pressione operative. L'interfaccia elettrica è definita dall'impedenza, dalla capacitanza e dal limite di tensione di picco indicati. La configurazione standard presuppone un cavo fornito dal cliente di 15 m; adeguare cablaggio e montaggio ai requisiti del sistema.

Specifiche / dati tecnici

• Modello: BBDM-18KR50M
• Frequenza centrale: 18 kHz ±5%
• Campo raccomandato: 1,8–50 m
• Impedenza minima: 1 300 Ω ±20%
• Capacitanza: 12 000 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco inferiore a 1 500 Vpp
• Temperatura di esercizio: -40 a +80 °C
• Classe di pressione: Fino a 3 kgf (0,3 MPa)
• Caratteristica del fascio: Angolo di mezza potenza -3 dB 14,9° ±10%
• Grado di protezione: IP68
• Peso: 2 500 g ±5% (con cavo fornito dal cliente di 15 m)
