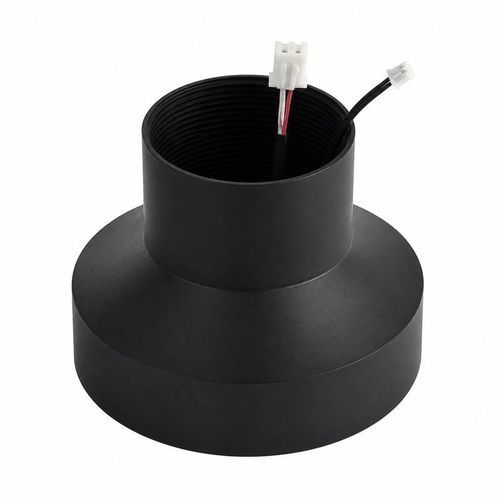

Trasduttore ad ultrasuoni senza contatto BBDM-33KR12M

di prossimitàper misurazione di livelloper rilevamento di ostacoli

Panoramica
Il BBDM-33KR12M è un trasduttore ultrasonico di distanza accoppiato all'aria con frequenza centrale di 33 kHz e range di riferimento 0,45–12 m. È indicato per misura del livello in serbatoi e recipienti, misurazioni di distanza su macchinari industriali, prevenzione collisioni per veicoli e macchine, sistemi di sicurezza e monitoraggio di aree. L'angolo di mezzo potere di 8,9° produce un fascio principale relativamente stretto. La lunghezza del cavo specificata è di 3 cm.

Specifiche tecniche
Modello: BBDM-33KR12M
Frequenza centrale: 33 kHz ±5%
Range raccomandato: 0,45–12 m
Impedenza minima: 85 Ω ±20%
Capacitanza: 6.200 pF ±20% a 1 kHz
Tensione operativa: Tensione di picco inferiore a 1.000 Vpp
Temperatura operativa: -40 a +80 °C
Classe di pressione: Fino a 10 kgf / 1 MPa
Caratteristica del fascio: Angolo di mezzo potere -3 dB: 8,9° ±10%
Grado di protezione: IP68
Peso: 260 g ±5%
Lunghezza cavo: 3 cm

Allineamento e bersaglio più vicino
Il limite inferiore di 0,45 m e il fascio stretto richiedono un montaggio accurato. L'asse acustico deve rimanere diretto verso il bersaglio per l'intero movimento previsto. Strutture del serbatoio, protezioni macchina o staffe devono rimanere fuori dal fascio principale per evitare echi indesiderati. Una superficie liquida inclinata o un piccolo oggetto può deviare l'energia lontano dal ricevitore, riducendo il range efficace.

Accoppiamento elettrico
Il progetto elettrico deve tenere conto dell'impedenza minima (85 Ω), della capacità (6.200 pF a 1 kHz) e del limite di tensione di picco (inferiore a 1.000 Vpp). Si raccomanda un corretto adattamento e protezione contro i transitori per garantire funzionamento affidabile.

Dati tecnici

• Modello: BBDM-33KR12M
• Frequenza centrale: 33 kHz ±5%
• Range di riferimento / raccomandato: 0,45–12 m
• Angolo di mezzo potere: 8,9° ±10%
• Impedenza minima: 85 Ω ±20%
• Capacitanza: 6.200 pF ±20% a 1 kHz
• Tensione operativa: Tensione di picco inferiore a 1.000 Vpp
• Temperatura operativa: -40 a +80 °C
• Classe di pressione: fino a 10 kgf / 1 MPa
• Grado di protezione: IP68
• Peso: 260 g ±5%
• Lunghezza cavo/conduttore: 3 cm
