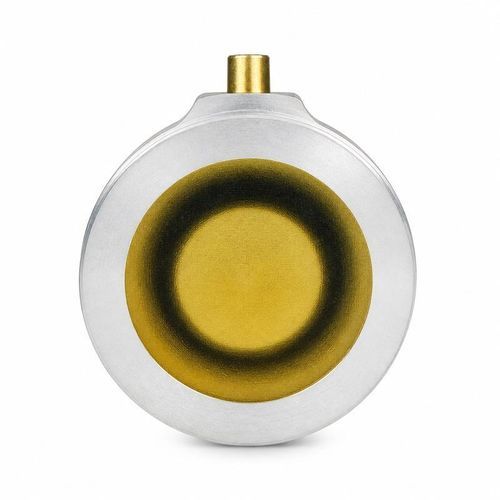

Trasduttore ad ultrasuoni a contatto diretto BBDM-5MR1M

ad alta frequenzaper misurazione di livello

Panoramica
Il BBDM-5MR1M è un trasduttore ultrasonico da 5 MHz progettato per la rilevazione esterna del livello dei liquidi sui serbatoi. La portata documentata è 0,01–1 m con un angolo del fascio a mezza potenza di 0,8° a -3 dB. Applicazioni tipiche: rilevazione del livello in serbatoi di carburante e olio, monitoraggio di serbatoi sigillati, serbatoi di veicoli e macchine, e rilevazione attraverso parete di liquidi corrosivi. Il progetto consente la misura quando il liquido è contenuto dietro la parete del serbatoio.

Dati tecnici
Parametro — Specifica
Modello — BBDM-5MR1M
Frequenza centrale — 5 MHz ±5%
Intervallo consigliato — 0,01 a 1 m
Impedenza minima — 15 Ω ±20%
Capacitanza — 3.400 pF ±20% a 1 kHz
Tensione di esercizio — Tensione di picco inferiore a 60 Vpp
Temperatura di esercizio — -40 a +80 °C
Pressione nominale — Fino a 10 kgf o 1 MPa
Angolo del fascio a mezza potenza (-3 dB) — 0,8°
Materiale dell'alloggiamento — 2A12
Montaggio — Vedere il disegno delle dimensioni
Classe di protezione — IP68
Peso — 240 g ±5%
Lunghezza cavo — 5 m + 1 m

Ambito di applicazione

• Rilevazione livello in serbatoi di carburante e olio
• Monitoraggio di serbatoi sigillati
• Serbatoi di veicoli e macchine
• Rilevazione attraverso parete di liquidi corrosivi

Dettagli da definire prima dell'integrazione
Specificate il mezzo operativo e l'intervallo di temperatura, la distanza di misura o il percorso acustico richiesto, le dimensioni e le condizioni superficiali dell'obiettivo, lo spazio di montaggio disponibile e le dimensioni delle interfacce, la pressione di esercizio e i requisiti di protezione. Anche l'elettronica di trasmissione/ricezione, l'instradamento del cavo e il metodo di collegamento devono essere abbinati all'installazione.

Specifiche tecniche

• Modello: BBDM-5MR1M
• Frequenza centrale: 5 MHz ±5%
• Intervallo consigliato: 0,01–1 m
• Angolo del fascio (-3 dB): 0,8° (mezza potenza)
• Impedenza (min): 15 Ω ±20%
• Capacitanza: 3.400 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco inferiore a 60 Vpp
• Temperatura di esercizio: -40 a +80 °C
• Pressione nominale: Fino a 10 kgf / 1 MPa
• Materiale dell'alloggiamento: 2A12
• Classe di protezione: IP68
• Peso: 240 g ±5%
• Lunghezza cavo: 5 m + 1 m
