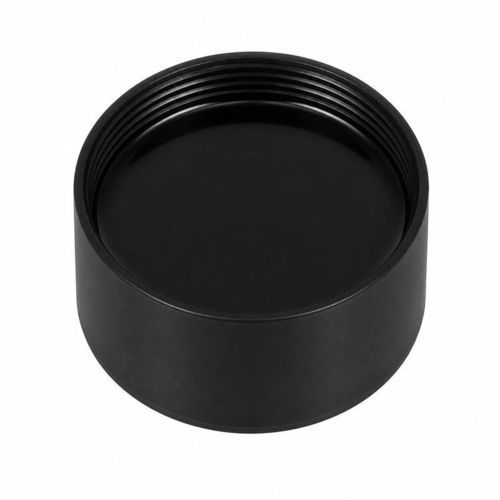

Trasduttore ad ultrasuoni senza contatto BBDM-70KR3M

per misurazione di livellodi prossimitàper rilevamento di ostacoli

Panoramica del prodotto
Il BBDM-70KR3M è un trasduttore ultrasonico di distanza per aria con frequenza centrale di 70 kHz e portata consigliata da 0,3 a 3 m. L'angolo di fascio a mezza potenza è di 11,4° a −3 dB (±10%). Progettato per rilevamento industriale a breve distanza, è adatto per rilevamento di prossimità, posizionamento a breve raggio, conteggio/rilevamento bersagli e misure di livello compatte. Temperatura di esercizio: −40 a +80 °C. Grado di protezione: IP68.

Specifiche tecniche (tabella)
Modello — BBDM-70KR3M
Frequenza centrale — 70 kHz ±5 %
Portata consigliata — 0,3 a 3 m
Impedenza minima — 300 Ω ±20 %
Capacitanza — 1.400 pF ±20 % a 1 kHz
Tensione di funzionamento — Tensione di picco inferiore a 1.500 Vpp
Temperatura di esercizio — −40 a +80 °C
Pressione ammessa — Fino a 3 kgf o 0,3 MPa
Angolo di fascio a mezza potenza a −3 dB — 11,4° ±10 %
Filettatura di montaggio superiore — M30 × 1,5
Grado di protezione — IP68
Peso — 70 g ±5 %
Lunghezza cavo — 20 cm

Aree d'applicazione specificate

• Rilevamento di prossimità per automazione
• Posizionamento a breve distanza
• Conteggio e rilevamento bersagli
• Misura di livello compatta

Input per selezione e installazione
Specificare il mezzo e la temperatura di esercizio, la distanza di misura o il percorso acustico richiesto, le dimensioni e la condizione della superficie del bersaglio, lo spazio di montaggio disponibile e le dimensioni di interfaccia, la pressione di esercizio e il livello di protezione richiesto. Definire inoltre l'elettronica di trasmissione/ricezione, il tipo di cavo e il metodo di connessione per garantire la compatibilità con l'apparecchiatura di controllo.

Caratteristiche tecniche

• Modello: BBDM-70KR3M
• Frequenza centrale: 70 kHz ±5 %
• Portata consigliata: 0,3 a 3 m
• Impedenza minima: 300 Ω ±20 %
• Capacitanza: 1.400 pF ±20 % a 1 kHz
• Tensione di funzionamento: picco inferiore a 1.500 Vpp
• Temperatura di esercizio: −40 a +80 °C
• Pressione ammessa: Fino a 3 kgf o 0,3 MPa
• Angolo di fascio a mezza potenza a −3 dB: 11,4° ±10 %
• Filettatura di montaggio superiore: M30 × 1,5
• Grado di protezione: IP68
• Peso: 70 g ±5 %
• Lunghezza cavo: 20 cm
