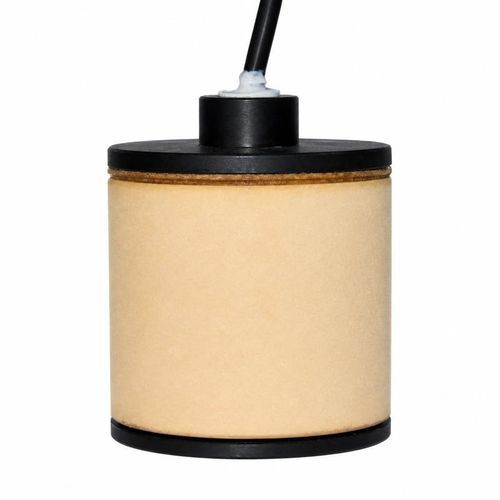

Trasduttore ad ultrasuoni di prossimità BBDM-33K-OM

di misura

Panoramica del prodotto
Il BBDM-33K-OM è un trasduttore ultrasonico di posizionamento per aria a 33 kHz con campo acustico omnidirezionale orizzontale. Gamma di riferimento: 0,10 a 15 m. Applicazioni tipiche: posizionamento indoor, boe ultrasoniche, sorgenti sonore omnidirezionali e rilevamento di presenza in aree.

Specifiche tecniche
Modello | BBDM-33K-OM
Frequenza centrale | 33 kHz ±5%
Gamma consigliata | 0,10 a 15 m
Impedenza minima | 600 Ω ±20%
Capacitanza | 3.700 pF ±20% a 1 kHz
Tensione di funzionamento | Tensione di picco <600 Vpp
Temperatura di funzionamento | -40 a +80°C
Pressione nominale | ≤3 kgf o 0,3 MPa
Campo acustico | Omnidirezionale orizzontale
Materiale dell'involucro | Schiuma aerospaziale e POM
Grado di protezione | IP66
Peso | 240 g ±5%

Applicazioni

• Posizionamento indoor
• Boe ultrasoniche
• Sorgenti sonore omnidirezionali
• Rilevamento di presenza in aree

Selezione e integrazione di sistema
Nella selezione e integrazione del BBDM-33K-OM considerare il mezzo e la temperatura di esercizio, la distanza di misura richiesta e il percorso acustico, la dimensione e lo stato superficiale dell'obiettivo, l'ingombro di installazione disponibile, la pressione di esercizio, la protezione contro le intrusioni e l'elettronica di pilotaggio e ricezione.

Caratteristiche tecniche

• Modello: BBDM-33K-OM
• Frequenza centrale: 33 kHz ±5%
• Gamma di riferimento: 0,10 a 15 m
• Impedenza minima: 600 Ω ±20%
• Capacitanza: 3.700 pF ±20% a 1 kHz
• Tensione di funzionamento: Tensione di picco <600 Vpp
• Temperatura di funzionamento: -40 a +80°C
• Pressione nominale: ≤3 kgf o 0,3 MPa
• Campo acustico: Omnidirezionale orizzontale
• Materiale dell'involucro: Schiuma aerospaziale e POM
• Grado di protezione: IP66
• Peso: 240 g ±5%
