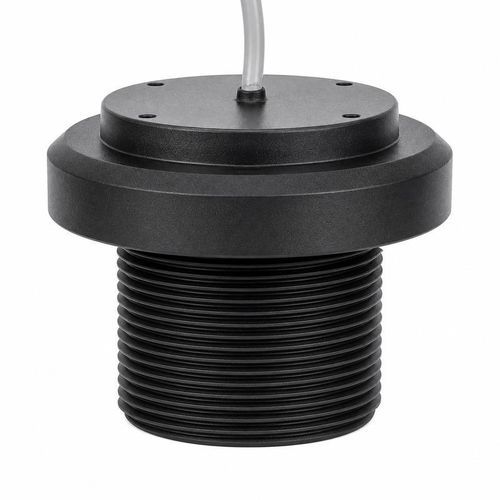

Trasduttore ad ultrasuoni sommergibile BBDM-90KR4M

ad alta frequenzadi misuraper misurazione di livello

Panoramica
Il BBDM-90KR4M è un trasduttore ultrasonico di distanza per aria a 90 kHz, con campo di misura di riferimento da 0,2 a 4 m. L'angolo del fascio a mezza potenza (-3 dB) specificato è 10,2° ±10%, idoneo per il rilevamento a breve portata in un campo acustico definito.

Applicazioni

• Rilevamento di prossimità per automazione
• Posizionamento a breve portata
• Conteggio e rilevamento di target
• Misura di livello compatta

Specifiche tecniche
Model: BBDM-90KR4M
Frequenza centrale: 90 kHz ±5%
Portata consigliata: 0,2-4 m
Impedenza minima: 400 Ω ±20%
Capacitanza: 1.400 pF ±20% a 1 kHz
Tensione di esercizio: Picco <1.200 Vpp
Temperatura di funzionamento: -40 a +80°C
Limite di pressione: ≤3 kgf o 0,3 MPa
Larghezza del fascio: angolo a mezza potenza (-3 dB): 10,2° ±10%
Montaggio: filettatura M38 × 1,5
Grado di protezione: IP68
Peso: 122 g ±5% con cavo da 1 m

Integrazione meccanica ed elettrica
La specifica di montaggio standard è una filettatura M38 × 1,5. Il peso indicato è 122 g ±5% con cavo da 1 m. Sono disponibili opzioni di alloggiamento, fissaggio, cavo e connessione per l'integrazione nell'apparecchiatura.
Per l'elettronica di interfaccia, la fonte specifica impedenza minima di 400 Ω ±20%, capacitanza di 1.400 pF ±20% a 1 kHz e tensione di picco operativa inferiore a 1.200 Vpp.

Specifiche tecniche — riepilogo

• Model: BBDM-90KR4M
• Frequenza centrale: 90 kHz ±5%
• Portata consigliata: 0,2-4 m
• Larghezza del fascio (-3 dB): 10,2° ±10%
• Impedenza minima: 400 Ω ±20%
• Capacitanza: 1.400 pF ±20% a 1 kHz
• Tensione di esercizio: Picco <1.200 Vpp
• Temperatura di funzionamento: -40 a +80°C
• Limite di pressione: ≤3 kgf / 0,3 MPa
• Montaggio: filettatura M38 × 1,5
• Protezione: IP68
• Peso: 122 g ±5% (con cavo 1 m)
