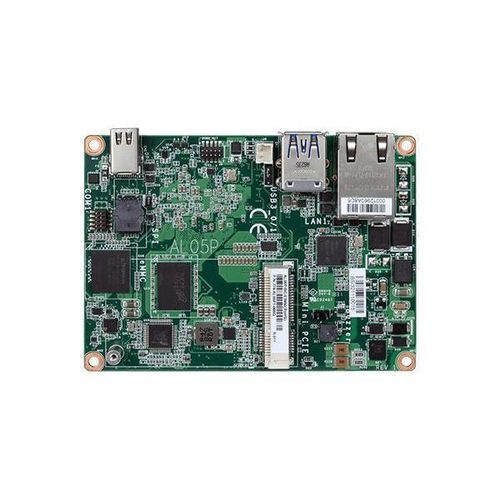

Scheda madre Pico-ITX / 2.5" AL05P
embeddedIntel® Atom E3900Intel® Celeron® N3350

Scheda madre Pico-ITX / 2.5" - AL05P - DFI - embedded / Intel® Atom E3900 / Intel® Celeron® N3350
Scheda madre Pico-ITX / 2.5" - AL05P - DFI - embedded / Intel® Atom E3900 / Intel® Celeron® N3350
Scheda madre Pico-ITX / 2.5" - AL05P - DFI - embedded / Intel® Atom E3900 / Intel® Celeron® N3350 - immagine - 2
Scheda madre Pico-ITX / 2.5" - AL05P - DFI - embedded / Intel® Atom E3900 / Intel® Celeron® N3350 - immagine - 3
Scheda madre Pico-ITX / 2.5" - AL05P - DFI - embedded / Intel® Atom E3900 / Intel® Celeron® N3350 - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DFI

Caratteristiche

Formato
embedded, Pico-ITX / 2.5"
Processore
Intel® Celeron® N3350, Intel® Atom E3900
Acronimo
LPDDR4
Slot di estensione
Mini PCIe
Applicazioni
industriale
Sistema operativo
Linux, Windows 10 IoT Enterprise
Connettività
USB 2.0, USB 3.0, USB 3.1, RJ45, RS-232, GbE, Ethernet

Descrizione

Riassunto del prodotto
  • DFI AL05P è una soluzione industriale Pico-ITX da 2,5" con PoE (Power over Ethernet) progettata per l'automazione degli edifici, il rilevamento delle risorse, il rilevamento delle condizioni atmosferiche, il monitoraggio automatico continuo e l'AI edge computing.
  • Supporta Pico-ITX da 2,5", processore Intel® Pentium® / Celeron® / Intel Atom® E3900, 1 DDR4, 1 Mini PCIe, 1 Mini DP++.
Caratteristiche principali
  • Processore Intel® Pentium®/Celeron®/Intel Atom® E3900
  • Supporta memoria LPDDR4 fino a 4GB
  • Ricco I/O: 1 LAN, 1 COM, 2 USB 3.0, 2 USB 2.0
  • Espansione e archiviazione: 1 Mini PCIe, 1 SMBus, 1 eMMC
  • Soluzione a scheda singola con supporto PoE PD 48VDC
Certificazioni
  • Certificazione RoHS
  • Certificazione CE
  • Certificazione FCC
Descrizione dettagliata
  • Primo Pi industriale specializzato + PoE AL05P - Pioneer PoE SBC per applicazioni Edge: AL05P sostituisce il tradizionale cavo di alimentazione CC con il cavo PoE, colmando le lacune della configurazione delle apparecchiature in luoghi remoti, riducendo lo spazio di cablaggio ed eliminando il costo di alimentatori aggiuntivi, migliorando la facilità e la flessibilità dell'implementazione dei dispositivi senza limitazioni di alimentazione.
  • Alimentato dal processore Intel Atom® serie E3900: Capacità di elaborazione ad alte prestazioni e a basso consumo (9W), che estende l'elaborazione in tempo reale ai bordi per rispondere in tempo reale agli eventi dei bordi, gestire il riconoscimento delle immagini e l'analisi dello streaming dei dati.
  • Meno cavi per una maggiore flessibilità: Una delle più rare schede madri embedded Pico-ITX da 2,5 pollici (100 mm x 72 mm) che supporta direttamente il PoE. Ottimizzata per l'alimentazione lontano dalle prese o per ridurre il cablaggio. Dimensioni ridotte e basso consumo energetico per ambienti ristretti privi di distribuzione dell'alimentazione.
  • Alimentazione ed espansioni - Tutto in una scheda: LAN PoE, I/O e interfacce di espansione configurate su un'unica scheda. Include 1 COM ±15kv con protezione elettrostatica, 2 USB 3.1 Gen1, 2 USB 2.0 e Mini PCIe.
  • 4K UHD per un valore aggiunto: Decodifica hardware HEVC integrata e motore di miglioramento della visualizzazione del codec VP9, supporta l'uscita DP++ ad alta risoluzione 4K (4096x2304@60Hz), adatta per applicazioni di servizio, pubblicità e multimedia.
  • Ambiente di sviluppo completo: Supporta i sistemi operativi Linux e Windows, ciclo di vita del prodotto fino a 15 anni.
Specifiche tecniche
  • Processore: Processore Intel Atom® serie E3900, BGA 1296; Processore Intel Atom® x5-E3940, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W; Processore Intel Atom® x5-E3930, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W; Processore Intel® Pentium® N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W; Processore Intel® Pentium® N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W.5GHz), 6W; Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2. 4GHz), 6W
    • .4GHz), 6W
  • Memoria: Memoria SDRAM fino a 4GB; Single Channel DDR4 2400MHz
  • BIOS: Insyde SPI 128Mbit (supporta solo l'avvio UEFI)
  • Grafica: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codifica HW: H.264, MPEG2, MPEG4
  • Display: 1 x Mini DP++; Mini DP++: risoluzione fino a 4096x2160 @ 60Hz
  • Storage: 1 x 16GB/32GB/64GB eMMC
  • Expansion: 1 x Mini PCIe full-size (PCIe/USB 2. 0, USB 3.1 Gen. opzionale).0, USB 3.1 Gen1/USB 2.0 opzionale)
  • Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps); 1 x Intel® I210IT PCIe (10/100/1000Mbps) (disponibile su richiesta)
  • I/O posteriore: 1 x GbE (RJ-45); 2 x USB 3.1 Gen1; 1 x Mini DP++
  • Output interno: 1 x RS-232/422/485 (passo 1,27 mm); 2 x USB 2.0 (passo 1,27 mm); 1 x DIO a 8 bit; 1 x SMBus
  • Watchdog Timer: Reset del sistema, programmabile via software da 1 a 255 secondi
  • Sicurezza: fTPM 2.0
  • Alimentazione: 48VDC PoE; PoE LAN; Tipica: E3950:12V @ 0,33A (3,96Watt); Massima: E3950:12V @ 1,76A (21,12Watt); Batteria RTC: CR2032 Coin Cell
  • Supporto OS: Windows 10 IoT Enterprise (64-bit), Linux
  • Ambiente: Funzionamento: da 0 a 60°C, da -20 a 70°C; Stoccaggio: da -40 a 85°C; Umidità: Funzionamento: 5-90% RH; Stoccaggio: 5-90% RH
  • Meccanismo: Fattore di forma Pico-ITX da 2,5"; 100mm (3,94") x 72mm (2,83"); PCB: 1,6mm; Lato superiore: 15mm, Lato inferiore: 8mm
  • Lista di imballaggio: 1 scheda AL05P; 1 Dissipatore di calore (altezza: 15mm) CPU Serie E: A71-808315-000G, CPU serie N: A71-808315-010G
  • Paese di origine: Taiwan
Informazioni per l'ordine
  • AL05P-BC-23E30: Fanless, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, da 0 a 60°C
  • AL05P-BC-23E40: Senza ventola, Intel Atom® X5-E3940, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, da 0 a 60°C
  • AL05P-BC-23N50: Senza ventola, Intel® Celeron® N3350, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, da 0 a 60°C
  • AL05P-EC-23E30: Fanless, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, -20 a 70°C
  • AL05P-EC-23E40: Fanless, Intel Atom® X5-E3940, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, -20 a 70°C
Oggetti opzionali
  • Cavo porta USB, lunghezza: 200 mm
  • 1 cavo porta COM, lunghezza: 300 mm
  • Riscaldatore per CPU serie E, da 0 a 60°C /temperatura ampia, altezza: 28 mm
  • Riscaldatore per CPU serie N, da 0 a 60°C, altezza: 28,1 mm
Tags
  • #IoT
  • #Intel
  • #Industrial Specialized Pi
  • #PoE
  • #Mini PCIe
  • #4K2K Display
  • #Windows
  • #Linux
  • #DDR4
  • #RoHS Certification
Caratteristiche / Specifiche tecniche
  • Form Factor: 2,5" Pico-ITX (100mm x 72mm)
  • Processore: Intel Atom® E3900 Series, Pentium® N4200, Celeron® N3350
  • Memoria: Fino a 4 GB DDR4
  • Storage: eMMC 16GB/32GB/64GB
  • Espansione: 1 x Mini PCIe
  • LAN: 1 x GbE (RJ-45), supporto PoE
  • USB: 2 x USB 3.1 Gen1, 2 x USB 2.0
  • Display: 1 x Mini DP++ (fino a 4096x2160 @ 60Hz)
  • Temperatura di funzionamento: da 0 a 60°C, da -20 a 70°C (a seconda del modello)
  • Certificazioni: RoHS, CE, FCC
  • Supporto OS: Windows 10 IoT Enterprise (64-bit), Linux

---
