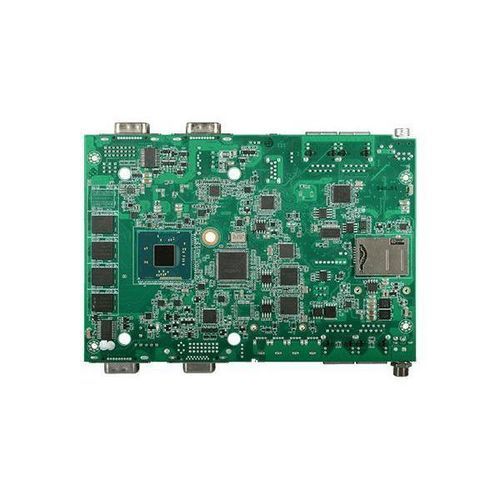

Scheda madre 4" BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

Panoramica del prodotto

• Processore Intel Atom® E3800 4" SBC
• Memoria DDR3L 2GB/4GB integrata
• 1 VGA o 1 DVI-I (opzione)
• Espansione: 2 Mini PCIe
• Connettività ricca: 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

Caratteristiche

• Protezione ESD COM: Air Gap ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Specifiche del sistema
Sistema
Processore: Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Tecnologia di confezionamento BGA 1170
Tecnologia di processo a 22nm
Memoria: 4GB integrata (E3845), DDR3L 1333MHz canale singolo; 2GB integrata (J1900), DDR3L 1066MHz canale singolo
BIOS: AMI SPI 64Mbit

Grafica
Controller: Intel® HD Graphics 4600
Display: 1 VGA/1 DVI-I (disponibile su richiesta); DVI: risoluzione fino a 1920x1080 @ 60Hz; VGA: 24-bit, risoluzione fino a 2560x1600 @ 60Hz

Espansione
Interfaccia: 2 x Mini PCIe a grandezza intera (PCIe, USB e segnali 3G per modulo 3G o GPRS)

Ethernet
Controller: 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
Indicatori: 1 x LED di stato, 1 x LED HDD

I/O frontale
Ethernet: 2 x GbE (RJ-45)
Seriale: 1 x RS232/422/485
USB: 1 x USB 3.0 (Tipo A)
DIO: 1 x DIO a 8 bit
Pulsanti: 1 x pulsante di reset, 1 x pulsante di accensione

I/O posteriore
Ethernet: 2 x GbE (RJ45)
Seriale: 1 x RS232/422/485
USB: 4 x USB 2.0
Display: 1 VGA/1 DVI-I (disponibile su richiesta)

I/O interno
USB: 2 x USB 2.0
SATA: 1 x SATA 2.0, 1 x alimentazione SATA
DIO: 1 x DIO a 8 bit

Timer watchdog
Uscita e intervallo: timeout watchdog programmabile tramite software da 1 a 255 secondi

Sicurezza
TPM: Disponibile su richiesta

Alimentazione
Tipo: 16~24V
Connettore: jack DC-in
Consumo: BT259-45-I-B-4: 21.8W con E3845 a 1.91GHz e memoria DDR3L 4GB integrata

Supporto OS
Windows 7, WES 7, Windows 8.1, WES 8, Linux
Nota: Windows 10 sarà disponibile su richiesta.

Ambiente
Temperatura: Operativa: 0°C~60°C; Stoccaggio: -20°C~85°C
Umidità: Operativa: 5% a 90%; Stoccaggio: 5 a 90% RH

Meccanismo
Dimensioni: scheda 4"; 165mm (6.49") x 115mm (4.53")
Altezza: PCB: 1.6mm; Lato superiore: 16.5mm; Lato inferiore: 2mm

Norme e certificazioni
Certificazioni: CE, FCC Classe B, RoHS

Lista di imballaggio
1 scheda BT259; 1 cavo dati Serial ATA con alimentazione: A81-002008-000G; 1 dissipatore di calore: A31-030022-200G

Paese di origine
Taiwan

Informazioni per l'ordine

• BT259-45-I-B-4: Senza ventola, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C a 60°C
• BT259-19-I-B-2: Senza ventola, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C a 60°C

Elementi opzionali

• Cavo porta USB (A81-001032-016G)
• Adattatore di alimentazione (671-112009-100G): 120W, 19V

Specifiche tecniche

• Processore: Intel® Atom™ E3845 o Intel® Celeron® J1900
• Memoria: 2GB/4GB DDR3L integrata
• Espansione: 2 x Mini PCIe
• Display: 1 VGA o 1 DVI-I (opzione)
• Ethernet: 4 x Intel GbE
• COM: 3 porte
• USB: 1 x USB 3.0, 5 x USB 2.0
• Certificazioni: CE, FCC Classe B, RoHS
• Temperatura operativa: 0°C~60°C
• Dimensioni: 165mm x 115mm
