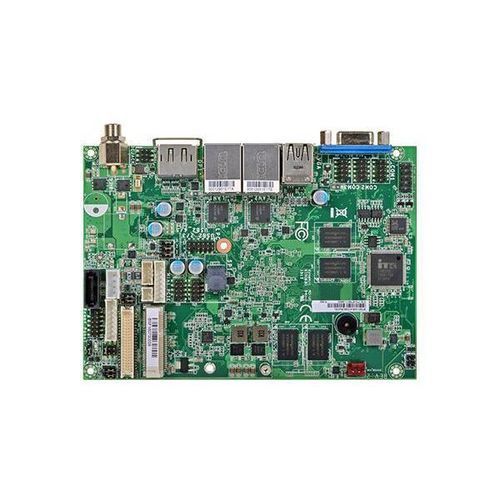

Computer monoscheda 3,5" BT553

Intel® Atom E3800x86NXP

Riassunto del prodotto

• 2GB/4GB di memoria DDR3L
• 1 VGA, 1 LVDS, 1 DP
• Espansione: 1 Mini PCIe
• Ricco I/O: 2 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0
• Processore Intel Atom® E3800

Caratteristiche

• Protezione COM ESD: Air Gap ±15kv
• Wide-temp: -40~85°C
• Fanless Design
• DP
• DDR3L

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Specifiche del sistema Processore Intel® Atom™ E3826, Dual Core, 1M Cache, 1,46GHz, 7W Intel® Atom™ E3845, Quad Core, 2M Cache, 1,91GHz, 10W Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2,41GHz), 10W Memoria 2 GB/4 GB di memoria DDR3L Doppio canale DDR3L 1066/1333MHz BIOS AMI SPI 64Mbit Grafica Controller: Intel® HD Graphics Caratteristiche: Supporta l'accelerazione hardware per DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 e VP8 (la versione supportata dipende dal sistema operativo) Display: 1 x VGA 1 x LVDS 1 x DP VGA: 24 bit, risoluzione fino a 2560x1600 @ 60Hz LVDS: NXP PTN3460, 24-bit, doppio canale, risoluzione fino a 1920x1200 @ 60Hz DP: supporta DP++, risoluzione fino a 2560x1600 @ 60Hz Espansione Interfaccia: 1 x Mini PCIe Audio Codec audio: Realtek ALC888 Ethernet Controller: 2 x Intel® I210 PCIe (10/100/1000Mbps) I/O posteriore Ethernet: 2 x GbE (RJ45) USB: 1 x USB 3.0, 1 x USB 2.0 Display: 1 x DP, 1 x VGA I/O interni Seriale: 1 x RS485 (passo 2,0 mm), 2 x RS232 (passo 2,0 mm) USB: 4 x USB 2.0 Display: 1 x LVDS Audio: 1 x Line-out, 1 x Mic-in SATA: 1 x SATA 2.0 (fino a 3Gb/s) DIO: DIO a 8 bit CANBus: 1 x SMBus Timer watchdog Uscita e intervallo: Reset del sistema, programmabile via software da 1 a 255 secondi Sicurezza TPM: Disponibile su richiesta Potenza Tipo: Ampia gamma 15~36V Connettore: Jack DC-in, connettore di tipo verticale (4 pin) (disponibile su richiesta) Consumo: Inattivo: E3845 10W: 15V @ 0,413A (6,195W), Max: E3845 10W: 15V @ 0,986A (14,790W) Supporto del sistema operativo Windows 7 Ultimate x86 e SP1 (32 bit) Windows 7 Ultimate x64 e SP1 (64 bit) Windows 8.1 Embedded Pro x86 (32 bit) Windows 8.1 Embedded Pro x64 (64 bit) Windows 10 IoT Enterprise (64 bit) Ambiente Temperatura: Operativa: da 0°C a 60°C - Atom, Celeron (senza ventola) -da 20°C a 70°C - Celeron (senza ventola) -da 40°C a 85°C - Atom (senza ventola) Conservazione: da -40°C a 85°C Umidità: Funzionamento: da 5% a 90% RH, Stoccaggio: 5-90% RH MTBF: 373.288 ore a 25°C; 218.452 ore a 45°C Modello di calcolo: Telcordia Issue 2, Metodo I Caso 3 Ambiente: GB, GC - Terreno benigno, controllato Meccanismo Dimensioni: 3.pannello da 5", 146 mm (5,75") x 102 mm (4,02") Altezza: PCB: 1,6 mm, lato superiore: 16,5 mm, lato inferiore: 3 mm Lista di imballaggio 1 scheda BT553 1 cavo dati Serial ATA con alimentazione: A81-002013-000G 1 Diffusore di calore con dissipatore di calore: 761-BT5511-000G Paese di origine Taiwan Informazioni per l'ordine

• BT553-NB-21E26: Fanless, Intel® Atom™ E3826, 2 GB DDR3L SODIMM, 16GB eMMC, 3 COM, da 0 a 60°C
• BT553-NB-41E45: Fanless, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, da 0 a 60°C
• BT553-NB-41J00: Fanless, Intel® Celeron® J1900, 4 GB DDR3L SODIMM, 16 GB eMMC, 3 COM, da 0 a 60°C
• BT553-NT-41E45: Fanless, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16 GB eMMC, 3 COM, da -40 a 85°C

Elementi opzionali

• Cavo porta USB (A81-001032-016G)
• Cavo porta COM (332-753040-000G)
• Adattatore di alimentazione (671-112009-100G): 120W, 19V

Specifiche tecniche

• Processore: Intel® Atom™ E3826/E3845, Intel® Celeron® J1900
• Memoria: 2GB/4GB DDR3L, Dual channel DDR3L 1066/1333MHz
• Grafica: Intel® HD Graphics, 1 x VGA, 1 x LVDS, 1 x DP
• Espansione: 1 x Mini PCIe
• Audio: Realtek ALC888
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000Mbps)
• I/O posteriore: 2 x GbE (RJ45), 1 x USB 3.0, 1 x USB 2.0, 1 x DP, 1 x VGA
• I/O interno: 1 x RS485, 2 x RS232, 4 x USB 2.0, 1 x LVDS, 1 x Line-out, 1 x Mic-in, 1 x SATA 2.0, 8-bit DIO, 1 x SMBus
• Watchdog Timer: Reset del sistema, programmabile via software da 1 a 255 secondi
• Sicurezza: TPM (disponibile su richiesta)
• Alimentazione: Ampio intervallo 15~36 V, presa DC-in, connettore di tipo verticale (4 pin)
• Supporto OS: Windows 7/8.1/10
• Temperatura di funzionamento: da 0°C a 60°C (Atom, Celeron Fanless), da -20°C a 70°C (Celeron Fanless), da -40°C a 85°C (Atom Fanless)
• Temperatura di stoccaggio: da -40°C a 85°C
• Umidità: da 5% a 90% RH
• MTBF: 373.288 ore a 25°C; 218.452 ore a 45°C
• Dimensioni: 146 mm x 102 mm
• Altezza: PCB 1,6 mm, lato superiore 16,5 mm, lato inferiore 3 mm
• Lista di imballaggio: 1 scheda BT553, 1 cavo dati Serial ATA con cavo di alimentazione, 1 dissipatore di calore con dissipatore di calore
• Paese di origine: Taiwan
