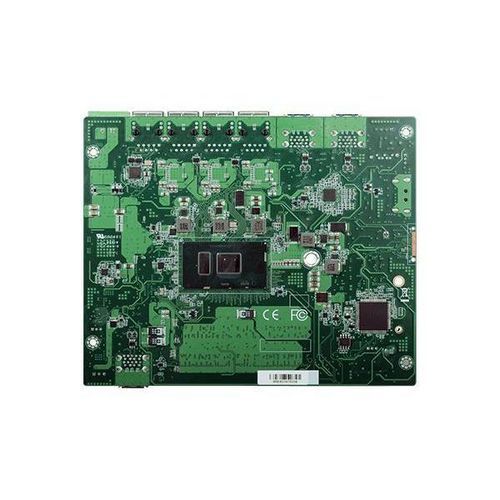

Computer monoscheda 4" SU256-SCM

6th Gen Intel® Core™Intel® Core™ i7-7600USATA3

Panoramica del prodotto

• SBC 4" Intel® Core™ di 6ª generazione
• Dual Channel DDR4 2400MHz fino a 8GB
• Display singolo: risoluzione HDMI fino a 4096x2304 @ 60Hz
• Espansione multipla: 1 mini PCIe
• Connettività ricca: 4 Intel GbE, 6 USB 3.0

Caratteristiche

• Protezione ESD COM: Air Gap ±15kv
• Temperatura ampia: -20~70°C
• Design senza ventola
• Display 4K2K
• Display HDMI

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Specifiche del sistema
Processore
Processori Intel® Core™ di 6ª generazione, BGA 1356 (Skylake-U*)
Processore Intel® Core™ i7-6600U, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Processore Intel® Core™ i5-6300U, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Processore Intel® Core™ i3-6100U, Dual Core, 3M Cache, 2.3GHz, 15W
Processore Intel® Core™ i7-7600U, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz), 15W
Memoria
2 x 260-pin SO-DIMM fino a 8GB (1R*8)
Dual channel DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

Grafica
Controller
Intel® HD Graphics GT Series
Funzionalità
OpenGL 5.0, DirectX 12, OpenCL 2.1
Decodifica HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Codifica HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Display
1 x HDMI

Espansione
SSD
Supporto fino a 1 x Modulo Flash mSATA SATA 3.0
Interfaccia
1 x Mini PCIe full-size

Ethernet
Controller
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe con iAMT9.5 (10/100/1000Mbps) (solo Core i7/i5 supporta iAMT)

I/O frontale
USB
2 x USB 3.0

I/O posteriore
Ethernet
4 x GbE (RJ-45)
USB
4 x USB 3.0

I/O interno
Display
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

Timer watchdog
Uscita & Intervallo
Reset di sistema, programmabile tramite software da 1 a 255 secondi

Sicurezza
TPM
TPM 2.0 (opzione)

Alimentazione
Tipo
Gamma ampia 15~36V
Connettore
Blocco terminale
Consumo
Tipico: 6600U:19V @ 0.33A (6.27Watt)
Max: 6600U:19V @ 2.01A (38.19Watt)
Batteria RTC
CR2032 Cellula a bottone

Supporto OS
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

Ambiente
Temperatura
Operativa: -20 a 70°C
Stoccaggio: -40 a 85°C
Umidità
Operativa: 5 a 90% RH
Stoccaggio: 5 a 90% RH
MTBF
273,084 ore @ 25°C; 234,185 ore @ 45°C ; 196,965 ore @ 60°C ; 170,277 ore @ 70°C
Modello di calcolo: Telcordia Issue 4
Ambiente: GB, GC - Terreno Benigno, Controllato

Meccanismo
Dimensioni
Formato SBC 4"
165mm x 135mm
Altezza
PCB: 1.6mm Lato superiore: 16.5mm, Lato inferiore: 4mm

Norme e Certificazioni
Certificazioni
CE, FCC, RoHS

Lista di imballaggio
Lista di imballaggio
1 scheda SU256-SCM
1 dissipatore (28.4mm) A71-008158-000G

Paese di origine
Paese di origine
Taiwan

Informazioni per l'ordine
Nome del modello: SU256-SCM
Numero di parte: 770-SU2561-000G
Descrizione: Senza ventola, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 a 70°C

Specifiche tecniche / Caratteristiche

• SBC 4" Intel® Core™ di 6ª generazione
• Dual Channel DDR4 2400MHz fino a 8GB
• Display singolo: risoluzione HDMI fino a 4096x2304 @ 60Hz
• Espansione multipla: 1 mini PCIe
• Connettività ricca: 4 Intel GbE, 6 USB 3.0
• Protezione ESD COM: Air Gap ±15kv
• Temperatura ampia: -20~70°C
• Design senza ventola
• Display 4K2K
• Display HDMI
• Certificazioni RoHS, CE, FCC
• Dimensioni: 165mm x 135mm
• Temperatura operativa: -20 a 70°C
• Alimentazione: Gamma ampia 15~36V
