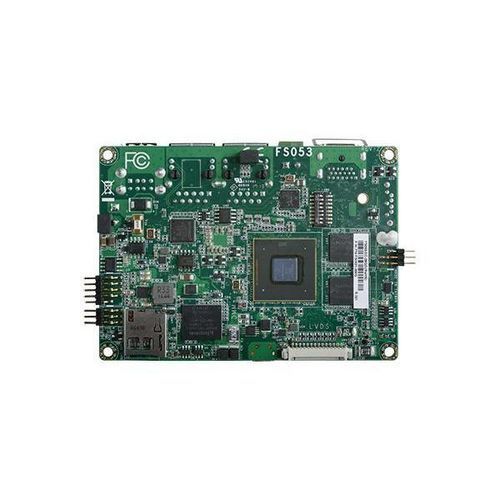

Scheda madre Pico-ITX / 2.5" FS053

NXP i.MX6Intel®DDR3L DRAM

Riassunto del prodotto

• Processore NXP i.MX6 2,5" Pico-ITX
• Espansione: 1 Mini PCIe, 1 SD
• Memoria DDR3L SDRAM, fino a 4 GB
• Due display indipendenti: HDMI + LVDS
• Ricco I/O: 2 GbE, 2 COM, 4 USB 2.0

Stato

• Lanciato

Caratteristiche

• Protezione COM ESD: Air Gap ±15kv
• Wide-temp: -20~70°C
• Wide Voltage: 9~36V DC-in
• Display: HDMI
• Mini PCIe

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Specifiche Sistema Processore: NXP i.MX6 Cortex-A9 Dual Lite, 1,0 GHz NXP i.MX6 Cortex-A9 Quad, 1,0 GHz Memoria: 1GB/2GB SDRAM Memory Down (default), 4GB (disponibile su richiesta) Singolo canale DDR3L 1600MHz/1866MHz BIOS: 4MB NOR Flash Grafica Display: 1 x HDMI, 1 x LVDS HDMI: risoluzione fino a 1920x1080 @ 60 Hz LVDS: canale singolo, risoluzione fino a 1366x768 @ 60 Hz Display singolo/doppio: Yocto: HDMI o LVDS (predefinito), Android: HDMI + LVDS (disponibile su richiesta) Espansione Interfaccia: 1 x Mini PCIe completo (PCIe/USB) Ethernet Controller: 1 x ATHEROS AR8033 Ethernet (10/100/1000Mbps), 1 x LAN7500 Ethernet (10/100/1000Mbps) I/O posteriore Ethernet: 2 x GbE (RJ-45) Seriale: 1 x RS-485 (2 fili) USB: 2 x USB 2.0, 1 x porta USB 2.0 OTG Display: 1 x HDMI I/O eMMC: Supporta 8GB, 16GB e 32GB eMMC on board I/O interni Seriale: 1 x RS-232/422/485 (8 fili) USB: 1 x USB 2.0 Display: 1 connettore LVDS per pannello LCD SATA: 1 x SATA 2.0 (fino a 3Gb/s) (solo processore Quad) DIO: 1 x DIO a 8 bit SD: 1 slot Micro SD Watchdog Timer Uscita e intervallo: Reset del sistema, programmabile via software da 1 a 255 secondi Alimentazione Tipo: 9~36 V CC Connettore: Morsettiera (2 pin) Consumo: Tipico: 12V @ 0,355A (4,26Watt), Massimo: 12V @ 0,631A (7,58Watt) Supporto del sistema operativo Yocto (1.8, precaricato di default su eMMC), Android (5.1.1) Ambiente Temperatura: Funzionamento: da -20 a 70°C/0 a 60°C, Conservazione: da -40 a 85°C Umidità: Funzionamento: da 5 a 95% RH, Stoccaggio: da 5 a 95% RH MTBF: 486.335 ore a 25°C; 342.613 ore a 45°C ; 237.430 ore a 60°C Meccanismo Dimensioni: 2.fattore di forma Pico-ITX da 5" 100 mm (3,94") x 72 mm (2,83") Altezza: PCB: 1,6 mm Lato superiore: 16,15 mm, lato inferiore: 4 mm Standard e certificazioni Certificazioni: CE, FCC, RoHS Lista di imballaggio 1 scheda FS053 1 morsettiera per RS485 342-361021-000 1 Spargitore di calore (altezza: 11 mm) A71-808303-000G Nota: scegliere "Pagina del prodotto FS053 > pulsante Download" per scaricare il driver. Paese di origine Taiwan Informazioni per l'ordine

• FS053-EC-28QD: Fanless, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC in morsettiera, -20 a 70°C
• FS053-EC-18DL: Fanless, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC in morsettiera, -20 a 70°C
• FS053-BC-28QD: Fanless, i.MX6 Quad 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC in morsettiera, da 0 a 60°C
• FS053-BC-18DL: Fanless, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB Emmc, 2 LAN, 2 COM, 4 USB, 9~36V DC in morsettiera, da 0 a 60°C

Elementi opzionali

• Dissipatore di calore: Altezza: 16,8 mm
• Cavo COM: Lunghezza: 250 mm, 1x porte COM
• Cavo porta USB 2.0: Lunghezza: 200 mm, 1 porta USB
• Cavo di alimentazione per SATA e retroilluminazione LCD: Lunghezza: 155 mm
• Adattatore di alimentazione: 60W, 12V, DC Jack

Caratteristiche tecniche / Specifiche

• Processore: NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1,0 GHz
• Memoria: 1GB/2GB/4GB DDR3L SDRAM
• BIOS: 4MB NOR Flash
• Display: HDMI fino a 1920x1080 @ 60 Hz, LVDS fino a 1366x768 @ 60Hz
• Espansione: 1 x Mini PCIe full-size (PCIe/USB)
• Ethernet: 2 x GbE (RJ-45), ATHEROS AR8033, LAN7500
• USB: 4 x USB 2.0 (2 posteriori, 1 OTG, 1 interno)
• Seriale: 1 x RS-485 (posteriore), 1 x RS-232/422/485 (interno)
• eMMC: 8GB/16GB/32GB onboard
• SATA: 1 x SATA 2.0 (solo processore Quad)
• DIO: 1 x DIO a 8 bit
• SD: 1 x slot Micro SD
• Alimentazione: 9~36V DC, morsettiera (2-pin), Tipica: 4.26W, Max: 7,58W
• OS: Yocto (1.8), Android (5.1.1)
• Temperatura di funzionamento: da -20 a 70°C/0 a 60°C
• Dimensioni: 100 mm x 72 mm (2,5" Pico-ITX)
• Certificazioni: CE, FCC, RoHS
