Scheda madre Pico-ITX / 2.5" AL051
embeddedIntel® Atom E3900Intel®

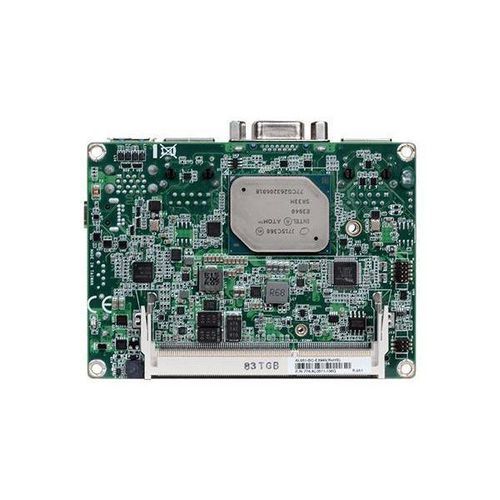

Scheda madre Pico-ITX / 2.5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel®
Scheda madre Pico-ITX / 2.5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel®
Scheda madre Pico-ITX / 2.5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel® - immagine - 2
Scheda madre Pico-ITX / 2.5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel® - immagine - 3
Scheda madre Pico-ITX / 2.5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel® - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DFI

Caratteristiche

Formato
embedded, Pico-ITX / 2.5"
Processore
Intel® Atom E3900
Acronimo
DDR3L SO-DIMM
Slot di estensione
Mini PCIe
Applicazioni
industriale
Sistema operativo
Linux
Connettività
LVDS, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, DisplayPort

Descrizione

Riassunto del prodotto
  • Processore Intel® Atom™/Pentium®/Celeron® E3900
  • 1 SODIMM DDR3L fino a 8GB
  • Triple display indipendenti: VGA + Mini DP++ + LVDS
  • Espansione e archiviazione: 1 Mini PCIe, 1 M.2, 1 SMBus
  • Ricco I/O: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
Caratteristiche principali
  • 2.pico-ITX da 5" con Intel Atom®/Pentium®/Celeron®
  • Progettato a basso consumo energetico
  • Ricco I/O, ideale per il controllo industriale, la raccolta dati, la segnaletica digitale industriale e le applicazioni IoT
  • Fanless, di dimensioni ridotte, supporta un intervallo di temperatura esteso da -40°C a +85°C
  • Design robusto ed efficienza energetica per applicazioni embedded profonde
  • Supporta 4K UHD ad alta risoluzione (DP: 4096x2304 @ 60Hz) e tre display indipendenti
  • Molteplici scelte di archiviazione: eMMC, SSD, M.2 Modulo, unità SATA 3.0
  • Windows 10 IoT Enterprise (64 bit) e supporto Linux (solo UEFI)
Specifiche di sistema
  • Processore: Processore Intel® Atom™ Famiglia E3900, BGA 1296 - x7-E3950: Quad Core, 2M Cache, 1,6GHz (2,0GHz), 12W - x5-E3940: Quad Core, 2M Cache, 1,6GHz (1,8GHz), 9,5W - x5-E3930: Dual Core, 2M Cache, 1,3GHz (1,8GHz), 6,5W - Pentium® N4200: Quad Core, 2M Cache, 1,1GHz (2,5GHz), 6W - Celeron® N3350: Dual Core, 2M Cache, 1,1GHz (2,4GHz), 6W
  • Memoria: Una SODIMM a 204 pin fino a 8 GB, Single Channel DDR3L 1866MHz
  • BIOS: Insyde SPI 64Mbit (solo avvio UEFI)
Grafica
  • Controllore: Intel® HD Graphics
  • Caratteristiche: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 Decodifica HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4 Codifica HW: H.264, MPEG2, MPEG4
  • Uscite display: - 1 x Mini DP++ (fino a 4096x2160 @ 60Hz) - 1 x VGA (fino a 2048x1536 @ 50Hz) - 1 x LVDS (doppio canale 18/24 bit, fino a 1920x1200 @ 60Hz)
  • Triple Display: VGA + Mini DP++ + LVDS
Espansione
  • 1 x Mini PCIe full-size (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 opzionale)
  • 1 x chiave M.2 B 2242 (PCIe/USB 2.0/SATA 3.0)
Audio
  • Codec audio: Realtek ALC888S-VD2-GR
Ethernet
  • 2 x Intel® I210AT PCIe (10/100/1000Mbps)
  • 2 x Intel® I210IT PCIe (10/100/1000Mbps) (disponibile su richiesta)
I/O posteriore
  • 2 x GbE (RJ-45)
  • 2 x USB 3.1 Gen 1
  • 1 x Mini DP++
  • 1 x VGA
  • 1 x LVDS
I/O interni
  • 1 x RS-232/422/485 (passo 1,27 mm)
  • 2 x USB 2.0 (passo 1,27 mm)
  • 1 x LVDS LCD Panel Connector
  • 1 x Audio (Line-out/Mic-in)
  • 1 x SATA 3.0 (fino a 6Gb/s)
  • 1 x DIO a 8 bit
  • 1 x SMBus
Watchdog Timer
  • Reset di sistema, programmabile via software da 1 a 255 secondi
Sicurezza
  • fTPM2.0
Alimentazione
  • Singola 12V +/-10% DC
  • Morsettiera a 2 pin, connettore di tipo verticale a 2 pin (opzionale)
  • Tipica: E3950:12V @ 0,51A (6,12Watt)
  • Massima: E3950:12V @ 2,00A (24,00Watt)
  • Pila RTC: CR2032 a bottone
Supporto OS
  • Windows 10 IoT Enterprise (64-bit)
  • Linux
Ambiente
  • Temperatura di funzionamento: da 0 a 60°C, da -40 a 85°C
  • Temperatura di stoccaggio: da -40 a 85°C
  • Umidità operativa: da 5 a 90% RH
  • Umidità di stoccaggio: da 5 a 90% RH
  • MTBF: 497.857 ore a 25°C; 318.774 ore a 45°C; 213.436 ore a 60°C
Meccanismo
  • Fattore di forma Pico-ITX da 2,5" 100 mm (3,94") x 72 mm (2,83")
  • Altezza del circuito stampato: 1,6 mm
  • Lato superiore: 7,9 mm
  • Lato inferiore: 16,34 mm
Certificazioni
  • CE, FCC, RoHS
Lista della confezione
  • 1 scheda AL051
  • 1 cavo dati Serial ATA (lunghezza: 152 mm) A81-002000-000G
  • 1 cavo a Y per alimentazione SATA e inverter (lunghezza: 155 mm) A81-020016-018G
  • 1 diffusore di calore (altezza: 11 mm) CPU serie E: A71-808308-010G, CPU serie N: A71-808309-010G
Paese di origine
  • Taiwan
Oggetti opzionali
  • Cavo audio (160mm)
  • Adattatore di corrente (60W, 12V, DC Jack)
  • Cavo porta COM (300mm)
  • Cavo porta USB (200mm)
  • Cavo da terminale a 2 poli a DC Jack
  • Soccorso per CPU serie E da 0 a 60°C/temperatura estesa (22.6 mm)
  • Dissipatore di calore per CPU serie N da 0 a 60 °C (19 mm)
Specifiche tecniche (sintesi)
  • Processore: Intel® Atom™/Pentium®/Celeron® serie E3900
  • Memoria: 1 SODIMM DDR3L fino a 8GB
  • Triple display indipendenti: VGA + Mini DP++ + LVDS
  • Espansione: 1 Mini PCIe, 1 M.2, 1 SMBus
  • I/O: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
  • Form Factor: 2.5" Pico-ITX
  • Temperatura di funzionamento: da -40°C a +85°C (a seconda del modello)
  • Certificazioni: CE, FCC, RoHS

---
