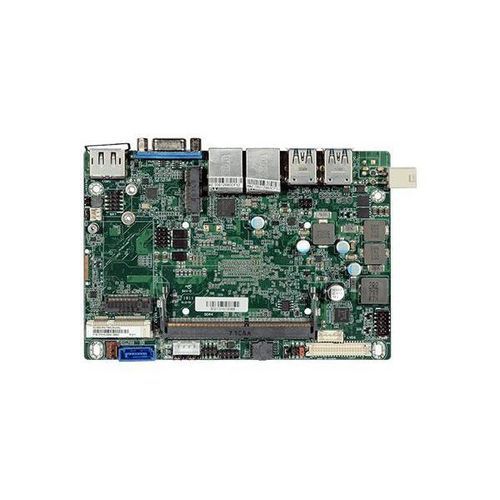

Computer monoscheda 3,5" KU553

Intel® Celeron® Processor 3965UIntel® Core™ i7-7600UIntel® Core™ i3-7100U

Riassunto del prodotto

• SBC Intel® Core™ 3,5" di 7a generazione
• 1 SODIMM DDR4 fino a 16 GB
• Tre display indipendenti: VGA + LVDS + DP++
• Ricco I/O: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Caratteristiche

• Protezione COM ESD: Air Gap ±15kv
• Ampia tensione: 9~36V DC-in
• Design senza ventola
• Display 4K2K
• Display triplo indipendente

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Tags

• #IoT
• #Intel
• #Mini PCIe
• #Fanless Design
• #4K2K Display
• #Windows
• #Linux
• #VGA
• #DP
• #DDR4
• #Certificazione RoHS
• #CE
• #Certificazione FCC

Descrizione dettagliata

• DFI fornisce una scheda madre SBC da 3,5" supportata da processori Intel® Core™ di settima generazione e progettata per supportare varie interfacce, tra cui 1 memoria DDR4, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++ e altro ancora per l'utilizzo in diverse applicazioni di tipo industriale.

Sistema Processore: processori Intel® Core™ di 7a generazione, BGA 1356 Processore Intel® Core™ i7-7600U, Dual Core, 4M Cache, 2,8GHz (3,9GHz), 15W Processore Intel® Core™ i5-7300U, Dual Core, 3M Cache, 2,6GHz (3,5GHz), 15W Processore Intel® Core™ i3-7100U, Dual Core, 3M Cache, 2,4GHz, 15W Processore Intel® Celeron® 3965U, Dual Core, 2M Cache, 2,2GHz, 15W Memoria: Una SODIMM a 260 pin fino a 16 GB, DDR4 a canale singolo a 1866/2133 MHz BIOS: Insyde SPI 128Mbit Grafica Controller: Intel® HD Graphics serie GT Caratteristiche: OpenGL 5.0, DirectX 12, OpenCL 2.1; Decodifica HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9; Codifica HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9 Display: 1 x VGA, 1 x LVDS/eDP, 1 x DP++ VGA: risoluzione fino a 1920x1200 @ 60Hz LVDS: doppio canale a 48 bit, risoluzione fino a 1920x1200 @ 60Hz DP++: risoluzione fino a 4096x2304 @ 60Hz Display tripli: VGA + LVDS + DP++ Espansione Interfaccia: 1 x Mini PCIe full-size (PCIe/USB2.0/USB3.1 Gen1 (opzione)) con slot SIM (opzione), 1 x chiave M.2 B 2242 (PCIe Gen3/USB2.0/SATA3.0), 1 x chiave M.2 E 2230 (PCIe/USB2.0) Audio Codec audio: Realtek ALC888S Ethernet Processori Core™: 1 x Intel® I210AT PCIe (10/100/1000Mbps) o 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe con iAMT11.6 (10/100/1000Mbps) Processore Celeron®: 1 x Intel® I210AT PCIe (10/100/1000Mbps) o 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219V PCIe con iAMT11.6 (10/100/1000Mbps) I/O posteriore Ethernet: 2 x GbE (RJ-45) USB: 4 x USB 3.0 Display: 1 x VGA, 1 x DP++ I/O interni Seriale: 1 x RS-232/422/485 (passo 2,0 mm) USB: 2 x USB 2.0 (passo 2,0 mm) Display: 1 connettore LVDS per pannello LCD, 1 alimentazione LCD/Inverter Audio: 1 x Audio (Line-out/Mic-in) SATA: 1 x SATA 3.0 (fino a 6Gb/s), 1 x alimentazione SATA DIO: 1 x DIO a 8 bit SMBus: 1 x SMBus Watchdog Timer Uscita e intervallo: Reset del sistema, programmabile via software da 1 a 255 secondi Sicurezza TPM: fTPM 2.0 Alimentazione Tipo: Ampia gamma 9~36VDC Connettore: Connettore ad angolo retto (4 pin), Jack DC (disponibile su richiesta), Connettore di tipo verticale (4 pin) (disponibile su richiesta) Consumo: Idle: i7-7600U: 12V @ 0,43A (5,16W), Max: i7-7600U: 12V @ 3,16A (37,92W) Batteria RTC: CR2032 a bottone Supporto OS Microsoft: Windows 10 IoT Enterprise 64-bit Linux: Linux Ambiente Temperatura: Funzionamento: da 0 a 60°C (Opt. da -20 a 70°C), Stoccaggio: da -40 a 85°C Umidità: In funzione: da 5 a 90% RH, Stoccaggio: 5-90% RH MTBF: 606.151 ore a 25°C; 394.265 a 45°C; 267.894 a 60°C Meccanismo Dimensioni: 3.fattore di forma SBC da 5", 146 mm (5,75") x 102 mm (4,02") Altezza: PCB: 1,6 mm, lato superiore: 16,3 mm, lato inferiore: 4,0 mm Standard e certificazioni Certificazioni: CE, FCC, RoHS Lista delle confezioni 1 scheda KU553, 1 cavo porta COM (lunghezza: 300 mm) 332-753040-000G, 1 cavo dati Serial ATA (lunghezza: 500 mm) 332-553001-205G, 1 cavo di alimentazione Serial ATA (lunghezza: 250 mm) A81-004041-016G, 1 dissipatore di calore A71-011080-010G (altezza: 26 mm) o A71-011081-010G (altezza: 31 mm) Paese di origine Taiwan Informazioni per l'ordine KU553-BN-7600U: Senza ventola, Intel® Core™ i7-7600U, 1 SODIMM DDR4, 2 LAN, 1 COM, 6 USB, 9~36V (angolo retto), da 0 a 60°C KU553-BN-7300U: Senza ventola, Intel® Core™ i5-7300U, 1 SODIMM DDR4, 2 LAN, 1 COM, 6 USB, 9~36V (angolo retto), da 0 a 60°C KU553-BN-7100U: Senza ventola, Intel® Core™ i3-7100U, 1 SODIMM DDR4, 2 LAN, 1 COM, 6 USB, 9~36V (angolo retto), da 0 a 60°C KU553-BN-3965U: Senza ventola, Intel® Celeron® 3965U, 1 SODIMM DDR4, 2 LAN, 1 COM, 6 USB, 9~36V (angolo retto), da 0 a 60°C KU553-EN-7600U: Senza ventola, Intel® Core™ i7-7600U, 1 SODIMM DDR4, 2 LAN, 1 COM, 6 USB, 9~36V (angolo retto), da -20 a 70°C Elementi opzionali Cavo della porta USB (A81-001032-016G, lunghezza: 200 mm), adattatore di alimentazione (671-106012-000G, 60 W, 12 V), cavo da 4 pin a jack CC (A81-004051-016G), diffusore di calore (A71-011078-000G, altezza: 11 mm), cavo audio (A81-022007-016G, lunghezza: 160 mm) Caratteristiche / Specifiche tecniche

• Form Factor: 3.sBC da 5"
• Processore: Intel® Core™ di 7a generazione (i7-7600U, i5-7300U, i3-7100U) o Intel® Celeron® 3965U
• Memoria: 1 SODIMM DDR4 fino a 16 GB
• Display: VGA, LVDS/eDP, DP++ (fino a 3 display indipendenti)
• Ethernet: 2 x GbE (RJ-45)
• USB: 4 x USB 3.0, 2 x USB 2.0
• Espansione: 1 x Mini PCIe, 2 x M.2
• Audio: Realtek ALC888S
• Alimentazione: Ampio intervallo 9~36VDC
• Temperatura di funzionamento: da 0 a 60°C (opzione da -20 a 70°C)
• Certificazioni: CE, FCC, RoHS
• Paese di origine: Taiwan
