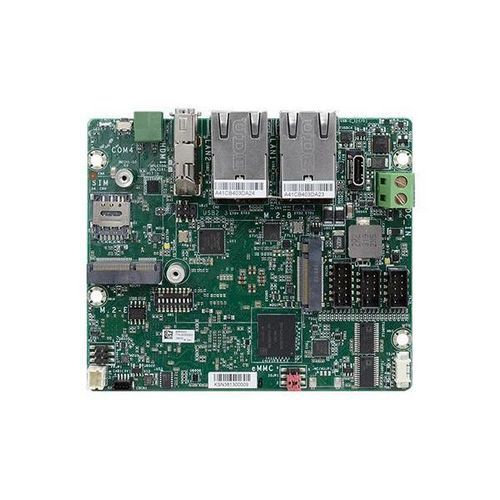

Scheda madre Pico-ITX / 2.5" 8MM053

NXP i.MX8M MiniIntel®LPDDR4

Riassunto del prodotto

• Processori per applicazioni mini NXP® i.MX 8M
• 1 memoria LPDDR4 3200MHz
• Supporta l'alta risoluzione FHD
• Espansione multipla: 1 chiave M.2 B, 1 chiave M.2 E
• Ricco I/O: 2 GbE, 2 USB 2.0, 1 RS-485, 2 RS-232, RS-422, DIO

Caratteristiche

• Design senza ventole
• Display: Uscita HDMI, risoluzione FHD
• Espansione multipla: Chiave M.2 B, chiave M.2 E
• Ricca connettività I/O
• Memoria LPDDR4
• Risoluzione FHD

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Tags

• 9~36V DC-in
• LPDDR4
• Risoluzione FHD
• NXP
• NXP® i.MX 8M mini Series
• ARM
• Fanless Design
• Espansione multipla
• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Specifiche tecniche Sistema Processore: Processori per applicazioni mini NXP i.MX 8M NXP i.MX 8M mini Quad Cortex-A53 1,8GHz (Consumer) NXP i.MX 8M mini Quad Cortex-A53 1,6GHz (industriale) Memoria: 4 GB di memoria (1 GB/2 GB in base al supporto del progetto), LPDDR4 a canale singolo Grafica Controller: 2D-GC320, 3D-GC NanoULTRA Caratteristiche: OpenGL® ES 2.1, VPU Decodifica: 1080p60 HEVC, H.264, VP9, VP8; codifica VPU: 1080p60 H.264, VP8 Display: 1 x HDMI (predefinito), HDMI: risoluzione fino a 1920x1080 @60Hz Display singolo: HDMI Espansione Interfaccia: 1 x chiave M.2 B 3042/2242 (USB 2.0), supporto slot Nano SIM; 1 x chiave M.2 E 2230 (USB 2.0) Ethernet Controller: 1 x RTL8211 Ethernet (10/100/1000Mbps) I/O posteriore Ethernet: 2 x GbE (RJ-45) Seriale: 1 x RS-485 (morsettiera a 2 poli) USB: 2 x USB 2.0, 1 x pulsante di reset Display: 1 x HDMI I/O interni Seriale: 2 x RS-232 (2 x 5 header, passo 2 mm) USB: 1 x USB 2.0 (passo 2 mm) SD: 1 slot Micro SD I2C: 1 x I2C (passo 1,25 mm) Altri I/O: DIO (4 DIO/PWR/GND) e RS-422 (4pin) (2 x 6 header, passo 2mm) eMMC: Supporto eMMC 5.1 8GB a bordo (default), supporto fino a 64GB (opzionale) Timer Watchdog Uscita e intervallo: Reset del sistema, programmabile via software da 1 a 255 secondi Alimentazione Tipo: Da 9V a 36V DC Connettore: morsettiera a 2 poli (predefinita) Batteria RTC: CR2032 con cavo Supporto del sistema operativo Yocto 3.3 su eMMC (predefinito) Condizioni ambientali Temperatura: Funzionamento: da -5 a 65°C; da -40 a 80°C, Stoccaggio: da -40 a 85°C Umidità: In funzione: da 5 a 90% RH, Stoccaggio: 5-90% RH Meccanismo Dimensioni: 100 mm (3,94") x 85 mm (3,35") Altezza: PCB: 1,6 mm, lato superiore: 22,64 mm, lato inferiore: 4 mm Standard e certificazioni Certificazioni: CE, FCC Classe A, RoHS Elenco delle confezioni - 1 8MM053 MB - 1 Diffusore di calore (altezza) - 1 Morsettiera a 2 poli per RS-485 Paese di origine: Taiwan Informazioni per l'ordine Nome del modello: 8MM053 Numero di parte: 770-8MM0531-500G Descrizione: Quad Cortex-A53 1,6GHz, 4GB di memoria, 8GB eMMC, da -40 a 80°C, Yocto 3.3 (Kernel 5.10) Optional Items

• Terminale a 10 poli per RS-422/4-bit DIO, L=100mm (Numero di parte: A81-009670-016G)
• Morsettiera a 10 poli per RS-422/4-bit DIO (Numero di parte: 342-361101-100G)
• Cavo jack di alimentazione, L=115mm (Numero di parte: A81-004013-000G)
• Adattatore di alimentazione 60W, 12V, DC Jack (Numero di parte: 671-106012-000G)
• Cavo porta COM (Numero di parte: A81-015019-004G)

Caratteristiche tecniche / Specifiche

• Processore: NXP i.MX 8M mini Quad Cortex-A53 1,6/1,8GHz
• Memoria: 4GB LPDDR4 (1GB/2GB in base al supporto del progetto)
• Storage: eMMC 5.1 8GB onboard (fino a 64GB opzionale)
• Display: 1 x HDMI, fino a 1920x1080 @60Hz
• Ethernet: 2 x GbE (RJ-45), 1 x RTL8211 Ethernet controller
• USB: 2 x USB 2.0 (posteriore), 1 x USB 2.0 (interno)
• Seriale: 1 x RS-485, 2 x RS-232, RS-422
• Espansione: 1 x chiave M.2 B, 1 x chiave M.2 E, slot Nano SIM
• SD: 1 x slot Micro SD
• I2C: 1 x I2C
• DIO: 4 DIO/PWR/GND
• Alimentazione: DC da 9V a 36V, morsettiera a 2 poli
• Temperatura di funzionamento: da -5 a 65°C; da -40 a 80°C
• Temperatura di stoccaggio: da -40 a 85°C
• Umidità: da 5 a 90% RH
• Dimensioni: 100 mm x 85 mm
• Certificazioni: CE, FCC Classe A, RoHS
• Paese di origine: Taiwan
