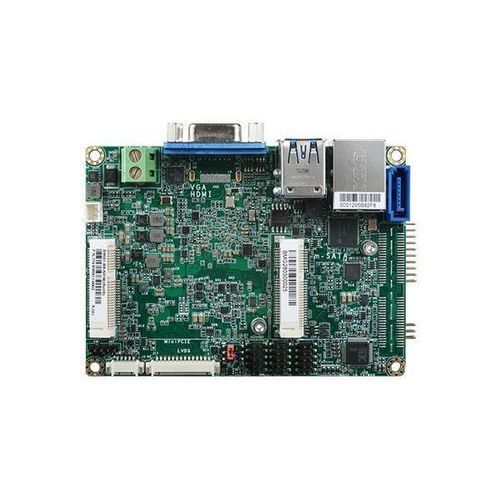

Scheda madre Pico-ITX / 2.5" BW051

Intel® PentiumIntel® Celeron N3000Intel®

Riassunto del prodotto

• Intel® Pentium®/Celeron® N3000 2,5" Pico-ITX
• 1 SODIMM DDR3L fino a 8GB
• Due display indipendenti: VGA*/HDMI + LVDS
• Espansione e archiviazione: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Ricco I/O: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0

Caratteristiche principali

• Protezione COM ESD: Air Gap ±15kv
• Display: HDMI, VGA, LVDS
• Espansione mini PCIe
• 12V DC-in
• Supporto memoria DDR3L

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC

Tags

• #IoT
• #Intel
• #Mini PCIe
• #Windows
• #Linux
• #VGA
• #DDR3L
• #Certificazione RoHS

Specifiche tecniche Sistema Processore: Processore Intel® Pentium®/Celeron® Famiglia N3000, BGA 1170; Processore Intel Atom® x5-E8000, Quad Core, 2M Cache, 1,04GHz, 5W; Processore Intel® Pentium® N3710, Quad Core, 2M Cache, 1,6GHz (2.56GHz), 6W; Processore Intel® Celeron® N3160, Quad Core, 2M Cache, 1,6GHz (2,24GHz), 6W; Processore Intel® Celeron® N3060, Dual Core, 2M Cache, 1,6GHz (2,48GHz), 6W; Processore Intel® Celeron® N3010, Dual Core, 2M Cache, 1,04GHz (2,24GHz), 4W Memoria: Una SODIMM a 204 pin fino a 8 GB, DDR3L a canale singolo a 1600 MHz BIOS: Insyde SPI 64Mbit Grafica Controller: Intel® HD Graphics Caratteristiche: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; Decodifica HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codifica HW: H.264, MPEG2, MPEG4 Display: 1 x VGA/HDMI, 1 x LVDS; VGA: fino a 1920x1200 @ 60Hz; HDMI: fino a 1920x1080 @ 60Hz; LVDS: canale singolo 24-bit, fino a 1366x768 @ 60Hz Doppio display: VGA + LVDS, HDMI + LVDS Espansione Interfaccia: 1 x metà mSATA (SATA), 1 x Mini PCIe (PCIe/USB), 1 x connettore I/O di estensione (disponibile su richiesta) Audio Codec audio: Realtek ALC888S-VD2-GR Ethernet Controller: 1 x Intel® I211AT PCIe (10/100/1000Mbps) I/O posteriore Ethernet: 1 x GbE (RJ-45) USB: 2 x USB 3.0 Display: 1 x VGA/HDMI I/O interni Seriale: 1 x RS-232/422/485 (passo 2,0 mm, tipo ad angolo retto), 1 x RS-232 (passo 2,0 mm, tipo ad angolo retto) USB: 2 x USB 2.0 (passo 2,0 mm) Display: 1 connettore per pannello LCD LVDS Audio: 1 x Audio (Line-out/Mic-in) SATA: 1 x SATA 3.0 (fino a 6Gb/s) DIO: 1 x DIO a 8 bit SMBus: 1 x SMBus Watchdog Timer Uscita e intervallo: Reset del sistema, programmabile via software da 1 a 255 secondi Sicurezza TPM: Disponibile su richiesta Potenza Tipo: Singolo 12V +/-10% DC Connettore: morsettiera a 2 pin Consumo: BW051 Tipico: N3710:12V @ 0,47A (5,64Watt); Massimo: N3710:12V @ 1,0864A (13,037Watt) Batteria RTC: Litio 3V (210mAH) Supporto del sistema operativo Windows 7 (WES7) 32/64 bit; Windows 8.1 (64 bit); Windows 10 IoT Enterprise 32/64 bit; Debian 8 (con driver grafico VESA); CentOS 7 (con driver grafico VESA); Linux Ambiente Temperatura: In funzione: da 0 a 60°C; Stoccaggio: Da -40 a 85°C Umidità: Funzionamento: da 5 a 90% RH; Stoccaggio: 5-90% RH Meccanismo Dimensioni: 2.fattore di forma Pico-ITX da 5", 100 mm (3,94") x 72 mm (2,83") Altezza: PCB: 1,6 mm; lato superiore: 15,5 mm; lato inferiore: 8,0 mm Lista delle confezioni 1 scheda BW051; 1 cavo porta COM (lunghezza: 300 mm, 2 porte COM) A81-015020-001G; 1 cavo dati Serial ATA (lunghezza: 152 mm) A81-002000-000G; 1 cavo a Y per alimentazione SATA e inverter (lunghezza: 155 mm) A81-020016-018G; 1 dissipatore di calore (altezza: 19 mm) A71-011065-000G Paese di origine Taiwan Informazioni per l'ordine

• BW051-BB-N3060: 770-BW0512-200G - Fanless, Intel® Pentium®/Celeron® N3060, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, da 0 a 60°C
• BW051-BB-N3160: 770-BW0512-000G - Senza ventola, Intel® Pentium®/Celeron® N3160, 1 SODIMM DDR3L, 1VGA, 1 LAN, 2 COM, 4 USB, da 0 a 60°C
• BW051-BB-E8000: 770-BW0512-100G - Fanless, Intel Atom® x5-E8000, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, da 0 a 60°C
• BW051-BB-N3160: 770-BW0512-300G - Fanless, Intel Atom® N3160, 1 DDR3L SODIMM, 1HDMI, 1 LAN, 2 COM, 4 USB, da 0 a 60°C

Elementi opzionali

• 1 cavo audio: A81-022007-016G, lunghezza: 160 mm
• Adattatore di alimentazione: 671-106012-000G, 60W, 12V, presa DC
• Cavo porta USB: A81-001032-016G, lunghezza: 200 mm
• Distributore di calore: A71-808301-000G, altezza: 11 mm
• Cavo da terminale a 2 poli a jack CC: A81-004013-000G

Caratteristiche / Specifiche tecniche

• Form Factor: 2,5" Pico-ITX
• Processore: Famiglia Intel® Pentium®/Celeron® N3000, Intel Atom® x5-E8000
• Memoria: 1 SODIMM DDR3L fino a 8GB
• Display: VGA/HDMI + LVDS, doppio display indipendente
• Espansione: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• I/O: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0
• Audio: Realtek ALC888S-VD2-GR
• Alimentazione: Singolo 12V +/-10% DC
• Temperatura di funzionamento: da 0 a 60°C
• Certificazioni: RoHS, CE, FCC
