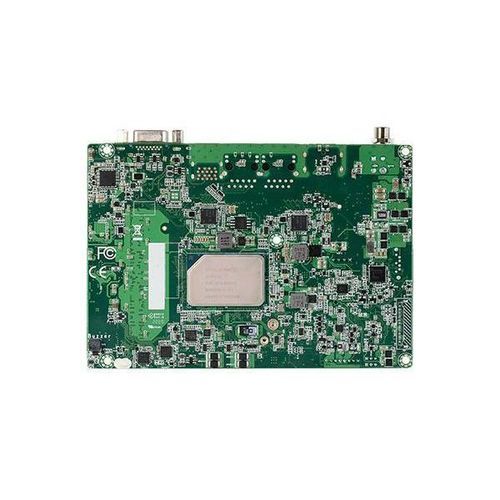

Computer monoscheda 3,5" EHL556Intel® Elkhart lake SoCIntel® AtomSATA
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Fattore di forma
- 3,5"
- Processore
- Intel® Elkhart lake SoC, Intel® Atom
- Slot di estensione
- SATA, M.2 Key E, Mini PCIe
- Sistema operativo
- Windows 10 IoT
- Connettività
- WiFi, LVDS, RS232, USB 2.0, USB 3.1, HDMI, VGA, RS-485, RS-422, DisplayPort, GbE, eDP
- Applicazioni
- per applicazioni IoT
- Acronimo
- DDR4 SO-DIMM, DDR4 3200 MHz
- Altre caratteristiche
- embedded, industriale, senza ventola, Edge AI
- Dimensioni della memoria
32 GB
Descrizione
Riassunto del prodotto Temperatura ambiente: -40~85°C Tensione ambiente: 9~36V DC-in Design senza ventole Display 4K2K Mini PCIe Espansione multipla Display triplo indipendente
Certificazioni
- Processore Intel® Atom® X Series SBC da 3,5"
- 1 SODIMM DDR4-3200 fino a 32GB
- Alta risoluzione 4K: Supporta la risoluzione 4K/2K
- Triple display indipendenti: 1 HDMI, 1 DP++, 1 LVDS/eDP
- Espansione multipla: 1 M.2 E Key, 1 Mini-PCIe, 1 I2C
- Ricco I/O: 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0
- Certificazione RoHS
- Certificazione CE
- Certificazione FCC
- Certificazione UKCA
- Processore: Intel Atom Elkhart Lake - Industriale: Atom x6425RE, 4C, 1,9GHz, 12W; Atom x6414RE, 4C, 1,5GHz, 9W - Embedded: Atom x6425E, 4C, 2,0GHz(3,0GHz), 12W; Atom x6413E, 4C, 1,5GHz(3,0GHz), 9W - PC Client: Celeron N6210, 2C 1,2GHz(2,6GHz), 6,5W
- Memoria: Singola DDR4-3200 SODIMM Fino a 32GB (supporto ECC in-band in SKU embedded/industriali)
- BIOS: AMI SPI 256Mbit
- Controller: Intel® HD Graphics
- Feature: OpenGL 5.0, DirectX 12, OpenCL 2.1; HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; Codifica HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
- Display: 1 x HDMI (o opzione BOM per cambiare in VGA), 1 x DP++, 1 x LVDS o eDP + retroilluminazione; HDMI: fino a 1920x1080 @60Hz; DP++: fino a 4096x2304 @60Hz; LVDS: fino a 1920x1200 @60Hz
- Triple Displays: HDMI + DP++ + LVDS/eDP
- 1 x chiave M.2 2230 E (USB/PCIe) (supporto WiFi 5 e WiFi 6)
- 1 x mini-PCIe (USB/PCIe)
- I2C
- Codec audio: Realtek ALC888
- Controllore: 2 x Intel® I225-IT PCIe
- Ethernet: 2 x GbE (RJ-45)
- USB: 2 x USB 3.1 Gen2 10Gbps
- Display: 1 x DP++, 1 x VGA
- Seriale: 1 x RS232/422/485 + 1 x RS232, o 1 x RS232/422/485 + 8bit DIO (selezione BIOS)
- USB: 4 x USB 2.0
- Display: 1 x LVDS o eDP + retroilluminazione
- Audio: 1 x Audio (Line-out/Mic-in)
- SATA: 1 x SATA 3.0, 1 x 5V SATA Power (supporto SATA HDD LED tramite pannello frontale)
- Pannello frontale: 1 pannello frontale (pulsante di accensione/ripristino, LED di alimentazione, LED di funzionamento dell'HDD)
- Reset del sistema, programmabile via software da 1 a 255 secondi
- TPM 2.0
- Tipo: Ampia gamma 9~36VDC
- Connettore: Jack DC (o connettore verticale a 4 pin)
- Consumo: TBD
- Batteria RTC: CR2032 a bottone
- Microsoft: Windows 10 IoT 2019 LTSC, Windows 10 IoT 2021 LTSC
- Linux
- Temperatura: Funzionamento: da -40 a 85°C; Stoccaggio: da -40 a 85°C
- Umidità: Funzionamento: da 5 a 90% RH; Stoccaggio: 5-90% RH
- MTBF: 532.533 ore @25°C; 362.324 ore @45°C; 253.192 ore @60°C; 194.923 ore @70°C; 129.169 ore @85°C; Modello di calcolo: Telcordia Issue 4; Ambiente: GB, GC - Terreno benigno, controllato
- Dimensioni: 3.fattore di forma SBC da 5", 146 mm (5,75") x 102 mm (4,02")
- CE, FCC Classe B (TBD in fase successiva), RoHS, UKCA
- 1 scheda EHL556
- 1 cavo SATA (lunghezza: 300 mm), 332-553001-205G
- 1 cavo di alimentazione SATA (lunghezza: 250 mm), A81-004041-016G
- 1 cavo COM (lunghezza: 250 mm), 332-753040-000G
- 1 dissipatore da -20 a 70°C (altezza: 29 mm), A71-008357-010G (CPU PC client)
- 1 dissipatore da -40 a 80°C (altezza: 29 mm), A71-008357-000G (CPU industriale)
- Taiwan
- EHL556, Celeron N6210, HDMI+DP, eDP, 2LAN, 1COM+DIO, mSATA, I2C, TPM2.0, dissipatore di calore, ampia temp. -20~70°C
- EHL556, Celeron N6210, eDP+VGA, 2LAN, I2C, TPM2.0, ampia temperatura. -20~70°C
- EHL556, Atom x6413E, LVDS+VGA, 2LAN, TPM2.0, ampia temp. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 2COM, mSATA, I2C, TPM2.0, Dissipatore di calore, Ampia Temp. -40~85°C
- EHL556, Atom x6425E, LVDS+VGA, 2LAN, TPM2.0, ampia temperatura. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 1COM+DIO, mPCIe, I2C, TPM2.0, dissipatore di calore, ampia temp. -40~85°C
- Adattatore di alimentazione: 60W, 12V, DC Jack, 0°C ~ 40°C o -30°C ~ 70°C
- Cavo USB 2.0: Lunghezza 200 mm
- Distributore di calore: AL1050 146*102*7,5 mm, per CPU EHL556 BAREDIE (J6413, J6412, J646, N621, N6210, N6415) o CPU EHL556 IHS (x6211E, x6413E, x6425E, x6414RE, x6425RE)
- Processore: Intel Atom Elkhart Lake (varie SKU)
- Memoria: Singola SODIMM DDR4-3200 fino a 32 GB
- Grafica: Intel HD Graphics, supporto triplo display
- Espansione: 1 chiave M.2 2230 E, 1 mini-PCIe, I2C
- Audio: Realtek ALC888
- Ethernet: 2 x Intel I225-IT PCIe
- I/O posteriore: 2 x GbE, 2 x USB 3.1 Gen2, 1 x DP++, 1 x VGA
- I/O interno: Seriale, USB 2.0, LVDS/eDP, Audio, SATA, Pannello frontale
- Watchdog Timer: programmabile 1-255s
- Sicurezza: TPM 2.0
- Alimentazione: 9~36VDC, DC Jack/4pin
- OS: Windows 10 IoT, Linux
- Ambiente: -40~85°C, 5-90% RH
- Dimensioni: 146 mm x 102 mm
- Certificazioni: CE, FCC, RoHS, UKCA
- Paese di origine: Taiwan
---
