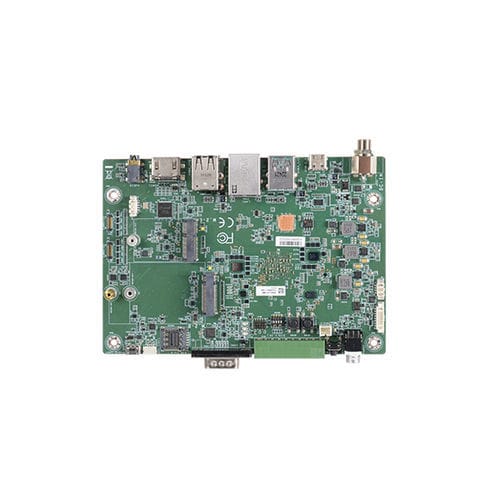

Computer monoscheda 3,5" QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

Panoramica del prodotto

• Processore Qualcomm QRB5165
• Progettato per applicazioni di automazione
• 1 GbE LAN: Per applicazioni di automazione
• Bus CAN: Per l'integrazione di apparecchiature di automazione
• 2 espansioni M.2: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Caratteristiche

• Ethernet 1G
• Supporto Linux
• Display HDMI
• Ingresso DC 12V
• Bus CAN
• Espansioni M.2

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione UKCA

Specifiche tecniche
Sistema
Processore: QRB5165, 8x Kryo 585 2.84GHz
Memoria: POP LPDDR5, 8GB

Grafica
Controller: Adreno 650 GPU
Funzionalità: OpenGL ES 3.2
Display: 1 x HDMI Tipo A, senza audio. Supporto 1080P su Linux.
Display singolo: HDMI

Archiviazione
UFS: Supporto UFS 3.1, 128GB di default

Espansione
Interfaccia:

• 1 x M.2 B key 3052/2242 (USB3.1, riserva PCIex1) riferimento RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) riferimento modulo Wifi QCA6391
• 1 x slot Nano SIM

Audio
Codec audio: WCD9385

Ethernet
Controller: AX88179A USB3 a controller GbE

I/O posteriore
Ethernet: 1 x GbE (RJ-45) (opzionale da USB2 posteriore)
Seriale: 1 x RS232/422/485 (DB9)
USB: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 2 Tipo A, 1 x USB 3.1 Tipo C (solo modalità dispositivo)
DIO: 1 x blocco terminale DIO a 8 bit
Display: 1 x HDMI 1.4
Audio: 1 x jack audio Line out/Mic in (*Questa funzione sarà disponibile nella prossima versione.)
Debug: 1 x Micro USB debug UART

I/O interno
SD: 1 x scheda uSD3.0
CANBus: 1 x bus CAN 2.0b
Ventola: 1 x controllo PWM ventola 12V
Fotocamera: 2 x MIPI-CSI2 per fotocamera a 4 corsie, CMJ1: riferimento a OV9282 / CMJ2: riferimento a IMX577

Timer watchdog
Uscita e intervallo: TBD

Alimentazione
Tipo: 12VDC
Connettore: Jack DC predefinito, co-lay blocco terminale a 2 poli
Consumo: TBD
Batteria RTC: Batteria a bottone CR2032

Supporto OS
Linux: Ubuntu 20.04 (Kernel Linux 5.4.2)

Ambiente
Temperatura: Operativa: 0 a 60°C, Stoccaggio: -40 a 85°C
Umidità: Operativa: 5 a 90% RH, Stoccaggio: 5 a 90% RH
MTBF: TBD

Meccanismo
Dimensioni: Formato SBC 3.5", 146mm (5.75") x 102mm (4.02")
Altezza: PCB: 1mm, Lato superiore: TBD, Lato inferiore: TBD

Norme e certificazioni
Certificazioni: CE, FCC, RoHS, UKCA

Lista di imballaggio
1 scheda QRB551

Paese di origine
Taiwan

Caratteristiche chiave / Specifiche tecniche

• Processore: Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• Memoria: 8GB LPDDR5
• Archiviazione: UFS 3.1, 128GB di default
• Grafica: Adreno 650 GPU, OpenGL ES 3.2, uscita HDMI
• Espansione: 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x slot Nano SIM
• Ethernet: 1 x GbE (RJ-45), controller AX88179A USB3 a GbE
• USB: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 2 Tipo A, 1 x USB 3.1 Tipo C (solo modalità dispositivo)
• Audio: Codec WCD9385, 1 x jack audio Line out/Mic in
• Bus CAN: 1 x bus CAN 2.0b
• SD: 1 x scheda uSD3.0
• Fotocamera: 2 x MIPI-CSI2
• Alimentazione: 12VDC, batteria RTC a bottone CR2032
• OS: Ubuntu 20.04 (Kernel Linux 5.4.2)
• Temperatura operativa: 0 a 60°C
• Dimensioni: 146mm x 102mm (Formato SBC 3.5")
• Certificazioni: CE, FCC, RoHS, UKCA
• Paese di origine: Taiwan
