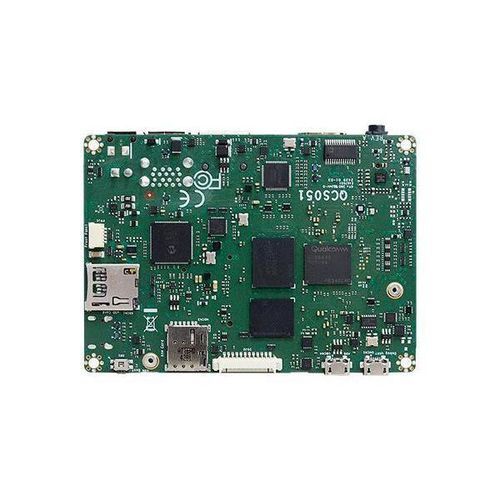

Scheda madre Pico-ITX / 2.5" QCS051

Qualcomm® QCM6490Qualcomm® QCS5430Intel®

Riassunto del prodotto

• Piattaforma di alto livello QCS6490 di Qualcomm
• Obiettivo su AMR, applicazioni box PC
• Concezione di client sottile e robusta
• 2 espansioni M.2: 1 chiave M.2 E 2230, 1 chiave M.2 B 3052

Caratteristiche

• Design senza ventole
• Display: 1 x HDMI Tipo A, senza audio. supporto 1080P su Linux
• Espansioni M.2: 1 chiave M.2 B 3052 (USB 3.1/Opt. USB 2.0), 1 chiave M.2 E 2230 (PCIe x1)
• Resistente per ambienti industriali
• Memoria LPDDR5x fino a 8 GB
• Applicazione AMR (Autonomous Mobile Robot) pronta

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione UKCA

Dettagli del prodotto

• QCS051 è un SBC da 2,5" affidabile ed efficiente, adatto ad applicazioni industriali e AI. Alimentato dal SoC Qualcomm® QCS6490, questo Single-board Computer include 8 core che possono raggiungere velocità fino a 2,7 GHz. Tali prestazioni garantiscono un'interazione continua con il dispositivo anche negli ambienti industriali più difficili. QCS051 è uno degli SBC più potenti grazie all'inclusione dell'AI Engine di QCS6490, che raggiunge la ragguardevole cifra di 12 TOPS. Questo lo rende l'opzione ideale per le applicazioni che richiedono una capacità di apprendimento da minima ad avanzata con funzionalità AI, rendendolo altamente efficace in numerose situazioni. Inoltre, la GPU integrata Qualcomm® Adreno™ 643L affina e perfeziona la query grafica per supportare le applicazioni che dipendono dalla vista.
• QCS051 combina potenti moduli di memoria LPDDR5x che supportano fino a 8 GB di capacità. Questo gli consente di funzionare a 7.500MT/s, con prestazioni del segnale TX/RX notevolmente migliorate, con un aumento complessivo della larghezza di banda del 36%. Tali caratteristiche sono di gran lunga superiori a quelle dei concorrenti che si affidano ancora alla piattaforma DDR4. DFI è chiaramente in vantaggio grazie alla rivoluzionaria tecnologia di memoria integrata nella nostra soluzione QCS051.
• QCS051 2.5" SBC fornisce connettività adattabile in uno spazio limitato. I due slot di espansione M.2 supportano moduli E-key e B-key per la comunicazione wireless. Inoltre, supporta 2 x MIPI-CSI per telecamere ad alta risoluzione, 1 x RS-232, 4 x USB 2.0 (UBJ1/2/4/5, 1x4P/1,25mm), con UBJ4 opzionalmente convertibile in chiave M.2 B. Altre interfacce includono 1 x USB di tipo C, 1 x DIO a 8 bit, 1 x slot per schede uSD3.0, 1 x CAN FD, 1 x Ext. IO (1*12P/1,25mm), 1 x LED di alimentazione, 1 x LED di sistema, 1 x connettore del pannello frontale, 1 x connettore della ventola, 2 x USB 3.1 Gen1 Tipo A, 1 x USB 3.1 Gen1 Tipo A, 1 jack audio Line out/Mic in, 1 HDMI 1.4, 1 Micro USB debug UART e 1 GbE (RJ-45).
• Grazie al SoC Qualcomm QCS6490, questo SBC da 2,5" eccelle in spazi ristretti e ambienti difficili. Dotato di espandibilità flessibile e versatilità I/O, tra cui la connettività 5G tramite una chiave M.2 B 3052 con slot Nano SIM, la chiave M.2 E 2230 offre la compatibilità con il modulo Wi-Fi6E. È disponibile anche un'opzione di rete cablata ad alta velocità GbE per gli ambienti ruggedized che richiedono prestazioni AI in un'ampia gamma di temperature, da -25°C a 75°C. Supporta anche sistemi operativi come Ubuntu, Android e Windows.

Specifiche tecniche

• Processore: QCS6490: Qualcomm® Kryo™ 670, 8 core, fino a 2,7 GHz, 12 TOPS (INT8); QCS5430 (FP1): Qualcomm® Kryo™ 670, 6 core, fino a 2,1 GHz, 3,5 TOPS (INT8)
• Memoria: LPDDR5x, 4/8GB
• Grafica: GPU Qualcomm® Adreno™ 643L; OpenGL ES 3.2
• Display: 1 x HDMI Tipo A, senza audio. supporto 1080P su Linux; Display singolo: HDMI
• Storage: Supporto UFS 3.1, default 128GB
• Espansione: 1 x chiave M.2 B 3052 (USB 3.1/Opt. USB 2.0), 1 x slot Nano SIM, 1 x chiave M.2 E 2230 (PCIe x1)
• Audio: codec audio WCD9385
• Ethernet: controller AX88179A da USB3 a GbE; 1 x GbE (RJ-45)
• Output posteriore: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 3.1 Gen1 Tipo A, 1 x HDMI 1.4, 1 x Line out/Mic in jack audio, 1 x Micro USB debug UART
• Output interni: 1 x RS-232 (COM1), 3 x USB 2. 0, 1 x USB Tipo C (RJ-45).0, 1 x USB Tipo C (solo download), 1 x DIO a 8 bit, 1 x scheda uSD3.0, 1 x CAN FD, 1 x IO esteso, 1 x LED di alimentazione, 1 x LED di sistema, 1 x pannello frontale, 1 x connettore per ventola (su richiesta), 2 x MIPI-CSI2 per telecamera a 4 corsie
• Alimentazione: 5VDC, 2 pin Power Jack; tipico: QCS6490: 5V @ 0,6A (3,0Watt); Max: QCS6490: 5V @ 1,45A (7,25Watt); Batteria RTC: CR2032 Coin Cell
• Supporto OS: Predefinito: Yocto (Kernel Linux 6.6.x); Su richiesta: Ubuntu 20.04 (Kernel Linux 5.4.x)
• Ambiente: Operativo: 0°C~60°C, -25°C~75°C; stoccaggio: -40°C~85°C; umidità: Funzionamento: 5%~90% RH; Stoccaggio: 5%~90% RH
• Meccanismo: Fattore di forma Pico-ITX da 2,5"; 100 mm x 72 mm; PCB: 1 mm; lato superiore: 16,44 mm; lato inferiore: 3.45 mm
• Certificazioni: CE, FCC, RoHS, UKCA
• Lista di imballaggio: 1 scheda QCS051, Diffusore di calore (altezza: 7 mm) A71-808357-000G
• Paese di origine: Taiwan

Informazioni per l'ordine Nome del modello: QCS051-BCC-4890, Numero di parte: 770-QCS0511-000G, Descrizione: Qualcomm® QCS6490, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentazione 5VDC, senza ventola, da 0 a 60°C Nome del modello: QCS051-ECC-8890, Numero di parte: 770-QCS0511-100G, Descrizione: Qualcomm® QCS6490, LPDDR5x 8GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentazione 5VDC, senza ventola, da -25 a 75°C Nome del modello: QCS051-BCC-4830, Numero di parte: 770-QCS0511-300G, Descrizione: Qualcomm® QCS5430, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentazione 5VDC, senza ventola, da 0 a 60°C Oggetti opzionali

• Dissipatore di calore per 0... 60°C/-25... 75°C, Numero di parte: A71-008191-010G, Altezza: 17,1 mm
• Cavo porta USB 2.0, Numero di parte: A81-001188-018G, lunghezza: 100 mm
• Cavo porta COM, numero di parte: A81-015121-018G, lunghezza: 200 mm
• Cavo bus CAN, numero di parte: A81-015122-018G, lunghezza: 150 mm
• cavo di alimentazione da 2 poli a jack CC, numero di parte: A81-004381-018G, lunghezza: 150 mm
• Cavo del pannello frontale, numero di parte: A81-006104-018G, lunghezza: 150 mm
• Adattatore di alimentazione, numero di parte: 671-103002-000G, 30W, 5V, DC Jack

Tags

• Edge AI Computing
• M.2
• LPDDR5x
• Qualcomm® QCS6490
• AI
• Qualcomm®
• Slot SIM
• CAN-Bus
• Design senza ventola
• Dimensioni compatte
• Linux
• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• AMR
• Certificazione UKCA

Caratteristiche tecniche / Specifiche

• Processore: Qualcomm® QCS6490 / QCS5430
• Memoria: LPDDR5x, 4/8GB
• Storage: UFS 3.1, 128 GB predefiniti
• Display: 1 x HDMI Tipo A, supporto 1080P su Linux
• Espansione: 1 x chiave M.2 B 3052, 1 x chiave M.2 E 2230, 1 x slot Nano SIM
• Ethernet: 1 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1 Tipo A, 3 x USB 2.0, 1 x USB Tipo C, 1 x Micro USB debug UART
• Seriale: 1 x RS-232 (COM1)
• Audio: 1 x Line out/Mic in audio jack, codec audio WCD9385
• Camera: 2 x MIPI-CSI2 per telecamera a 4 corsie
• Alimentazione: 5VDC, 2 pin Power Jack, RTC Battery: CR2032 Coin Cell
• Temperatura di funzionamento: 0°C~60°C, -25°C~75°C
• Temperatura di stoccaggio: -40°C~85°C
• Umidità: 5%~90% RH
• Dimensioni: 100 mm x 72 mm (fattore di forma Pico-ITX da 2,5")
• Certificazioni: CE, FCC, RoHS, UKCA
• Paese di origine: Taiwan
